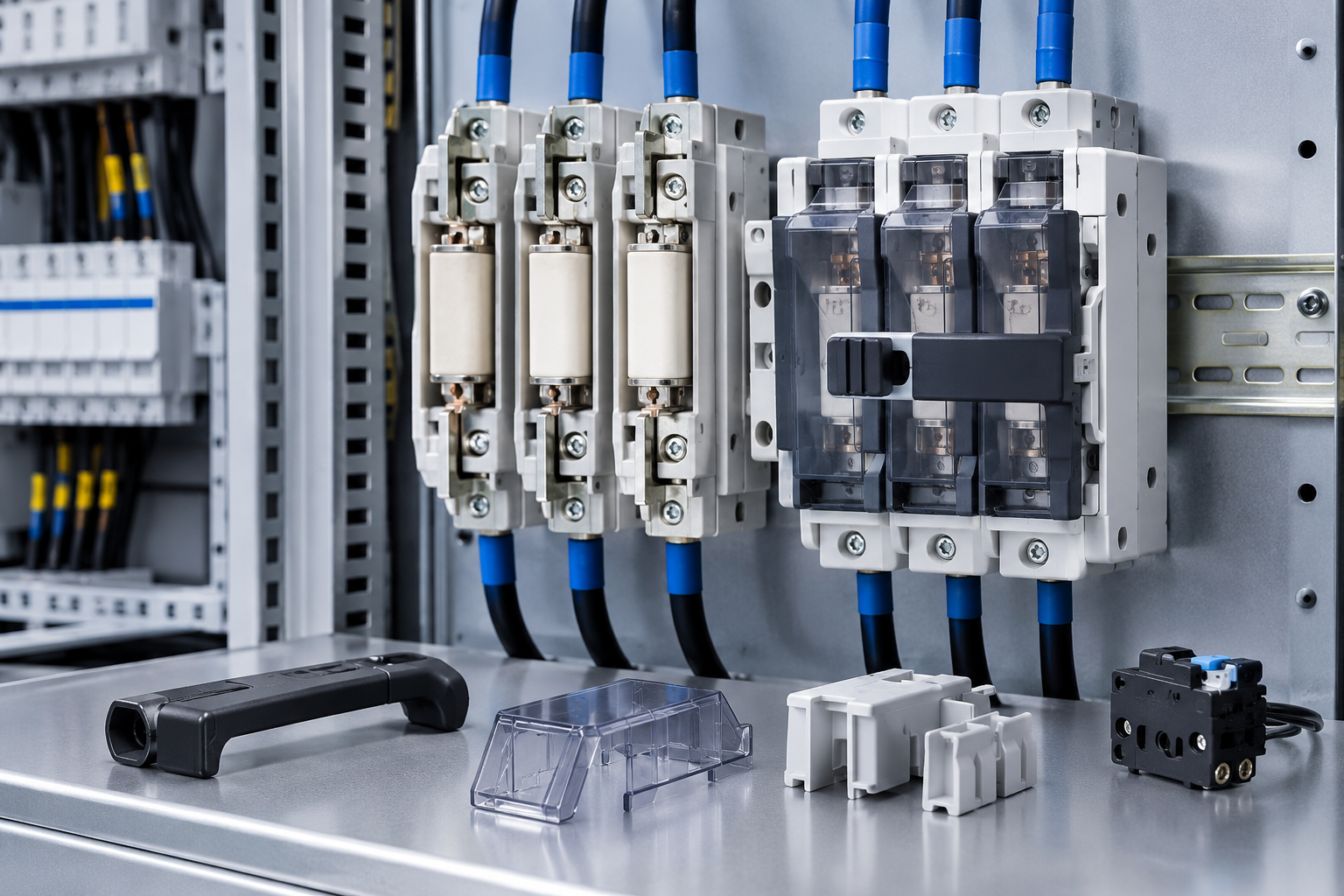

Eaton Bussmann Serie: NH-Sicherungssockel und NH-Sicherungsgeräte für Niederspannungsanwendungen

Einleitung

Zuverlässiger elektrischer Schutz ist ein wesentlicher Bestandteil industrieller Anlagen, gewerblicher Gebäude und moderner Energieverteilungssysteme. Die Auswahl geeigneter Sicherungssockel und Sicherungsgeräte trägt dazu bei, elektrische Anlagen vor Überströmen und Kurzschlüssen zu schützen, einen sicheren Betrieb zu unterstützen und Wartungsarbeiten zu erleichtern.

Die Eaton Bussmann Serie für Niederspannungs-NH-Sicherungssockel und NH-Sicherungsgeräte bietet kompakte und robuste Lösungen für zahlreiche Anwendungen in der elektrischen Energieverteilung. Die Produktfamilie ist für den Einsatz mit passenden NH-Sicherungseinsätzen ausgelegt und unterstützt die Anforderungen von Elektroplanern, Schaltschrankbauern, Installateuren und Instandhaltungstechnikern.

Mit Baugrößen von NH 000 bis NH 4, einer Bemessungsspannung von bis zu 690 V AC und einem umfangreichen Zubehörprogramm bietet Eaton Bussmann flexible Möglichkeiten für unterschiedliche Niederspannungsinstallationen. Die Produktreihe ist nach IEC 60269 ausgelegt beziehungsweise als normkonform angegeben. Die konkreten technischen Eigenschaften sind stets anhand des jeweiligen Produktmodells zu prüfen.

Was sind NH-Sicherungssockel und NH-Sicherungsgeräte?

NH-Sicherungssockel dienen zur sicheren Aufnahme kompatibler NH-Sicherungseinsätze und stellen die erforderlichen elektrischen Anschlüsse bereit. Sie bilden damit einen wichtigen Bestandteil von Niederspannungsanlagen, in denen elektrische Stromkreise zuverlässig abgesichert werden müssen.

NH-Sicherungsgeräte umfassen unter anderem NH-Sicherungslasttrennschalter. Diese verbinden die Sicherungsfunktion mit einer Schalt- und Trennfunktion. Dadurch können geeignete Stromkreise innerhalb der zulässigen Betriebsbedingungen geschaltet und getrennt werden.

Bei einem Überstrom oder Kurzschluss unterbricht ein entsprechend ausgewählter NH-Sicherungseinsatz den Stromkreis und trägt dazu bei, Leitungen, Betriebsmittel und weitere elektrische Komponenten zu schützen.

Die Eaton Bussmann Serie umfasst NH-Sicherungssockel und Sicherungsgeräte für verschiedene Anwendungen in der Niederspannungsverteilung. Durch die verfügbaren Baugrößen und Zubehörvarianten können Elektrofachkräfte passende Lösungen für unterschiedliche Anlagenkonzepte auswählen.

Die wichtigsten Merkmale der Eaton Bussmann NH-Sicherungssockel und Sicherungsgeräte

1. Kompakte Bauweise für platzsparende Installationen

In Schaltschränken, Verteilungen und industriellen Steuerungsanlagen ist der verfügbare Einbauraum häufig begrenzt. Kompakte Schutzgeräte helfen dabei, den vorhandenen Platz effizient zu nutzen und gleichzeitig die erforderlichen Anforderungen an den elektrischen Schutz zu berücksichtigen.

Die Eaton Bussmann NH-Sicherungssockel und NH-Sicherungsgeräte zeichnen sich durch eine kompakte Bauweise aus. Sie eignen sich daher für unterschiedliche Niederspannungsanwendungen, bei denen Platzbedarf, Anlagenlayout und eine übersichtliche Konstruktion eine wichtige Rolle spielen.

Dies macht die Produktreihe sowohl für neue Anlagen als auch für Modernisierungen und den Austausch vorhandener Komponenten interessant.

2. Erhöhter Schutz vor unbeabsichtigtem Berühren

Die elektrische Sicherheit gehört zu den wichtigsten Kriterien bei der Auswahl von Sicherungssockeln und Schaltgeräten. Die Eaton Bussmann NH-Sicherungsgeräte sind so konstruiert, dass spannungsführende Teile vor unbeabsichtigtem Berühren geschützt sind.

Ergänzende Abdeckungen und optional erhältliche IP20-Schutzabdeckungen können dazu beitragen, den Berührungsschutz entsprechend den Anforderungen der jeweiligen Installation zu verbessern.

Welche Schutzmaßnahmen erforderlich sind, hängt vom konkreten Gerät, der Einbausituation und den geltenden Vorschriften ab. Planung, Installation und Wartung sollten ausschließlich unter Beachtung der Herstellervorgaben und durch qualifiziertes Fachpersonal erfolgen.

3. Ausgelegt nach IEC 60269

Bei der Auswahl elektrischer Schutzkomponenten spielt die Einhaltung relevanter Normen eine wichtige Rolle. Die Eaton Bussmann Serie für NH-Sicherungssockel und NH-Sicherungsgeräte wird als konform mit IEC 60269 angegeben.

Die Normenreihe IEC 60269 behandelt Niederspannungssicherungen und legt Anforderungen an deren Eigenschaften und Prüfungen fest.

Für Elektroplaner und Schaltschrankbauer ist die Normenkonformität ein wichtiges Auswahlkriterium. Dabei sollte nicht nur das einzelne Bauteil betrachtet werden. Auch der passende Sicherungseinsatz, die Bemessungsdaten und die Anforderungen der gesamten Schaltgerätekombination müssen berücksichtigt werden.

4. Bemessungsspannung bis 690 V AC

Die Eaton Bussmann NH-Produktreihe umfasst Ausführungen mit einer Bemessungsspannung von bis zu 690 V Wechselspannung.

Damit kommen entsprechende Modelle für zahlreiche industrielle und gewerbliche Niederspannungsanwendungen infrage. Die tatsächliche Eignung hängt vom jeweiligen Produkt, der Systemspannung und den elektrischen Betriebsbedingungen ab.

Bei der Auswahl müssen Elektrofachkräfte sicherstellen, dass Sicherungssockel beziehungsweise Sicherungslasttrennschalter und NH-Sicherungseinsatz für die vorgesehene Anwendung geeignet sind. Neben der Spannung sind insbesondere der Bemessungsstrom, der zu erwartende Kurzschlussstrom und die Umgebungsbedingungen zu berücksichtigen.

5. Schalten unter Last mit NH-Sicherungslasttrennschaltern

Ein wesentlicher Vorteil geeigneter NH-Sicherungslasttrennschalter ist ihre Fähigkeit, Stromkreise innerhalb ihrer spezifizierten Betriebsgrenzen unter Last zu schalten.

Die Eaton Bussmann Serie umfasst NH-Sicherungslasttrennschalter, die bis zu ihrem jeweiligen maximalen Bemessungsstrom für das Schalten unter Last ausgelegt sind. Dies kann die kontrollierte Abschaltung und Trennung geeigneter Stromkreise in Niederspannungsverteilungen unterstützen.

Dabei ist zwischen dem normalen Schalten unter Last und dem Abschalten eines Kurzschlusses zu unterscheiden. Die Lastschaltfähigkeit ersetzt nicht die erforderliche Kurzschlussfestigkeit oder die korrekte Auswahl der Sicherungseinsätze.

Vor der Auswahl und dem Betrieb sind daher die technischen Daten und die zulässigen Betriebsbedingungen des konkreten Geräts zu prüfen.

6. Umfangreiches Zubehör für unterschiedliche Anforderungen

Mit geeignetem Zubehör lässt sich die Konfiguration einer NH-Sicherungsinstallation an die jeweiligen Betriebs- und Sicherheitsanforderungen anpassen.

Für die Eaton Bussmann Serie sind unter anderem folgende Zubehörkomponenten erhältlich:

• IP20-Schutzabdeckungen: Unterstützen den Schutz vor dem Zugriff auf gefährliche spannungsführende Teile, sofern sie für das jeweilige Gerät geeignet und korrekt montiert sind.

• NH-Sicherungsaufsteckgriffe und Entnahmegriffe: Ermöglichen die Handhabung kompatibler NH-Sicherungseinsätze mit geeigneten Hilfsmitteln und unter Einhaltung der vorgeschriebenen Sicherheitsverfahren.

• Mikroschalter: Ermöglichen bei kompatiblen Geräten die Übermittlung von Schalt- oder Statussignalen an übergeordnete Steuerungs- und Überwachungssysteme.

• Zusätzliche Abdeckungen und Berührungsschutzkomponenten: Helfen dabei, zugängliche elektrische Anschlüsse abzudecken und die Sicherheit der Installation zu verbessern.

Die Kompatibilität hängt vom jeweiligen Modell ab. Deshalb sollten vor der Bestellung stets die Produktnummern und die Herstellerangaben geprüft werden.

Typische Einsatzbereiche der Eaton Bussmann NH-Sicherungsgeräte

NH-Sicherungssysteme werden in zahlreichen Niederspannungsanwendungen eingesetzt, in denen eine zuverlässige Überstromabsicherung erforderlich ist.

Industrielle Energieverteilung

Industriebetriebe benötigen eine zuverlässige Stromversorgung für Maschinen, Produktionsanlagen und Hilfssysteme. NH-Sicherungssockel und Sicherungslasttrennschalter können Bestandteil geeigneter Niederspannungsverteilungen sein.

In Verbindung mit passend ausgewählten Sicherungseinsätzen unterstützen sie den Schutz elektrischer Stromkreise vor Überströmen und Kurzschlüssen.

Gewerbe- und Zweckgebäude

In gewerblichen Gebäuden müssen unterschiedliche Verbraucher zuverlässig mit elektrischer Energie versorgt werden. Dazu gehören beispielsweise Beleuchtungsanlagen, Heizungs- und Lüftungssysteme sowie weitere technische Gebäudeausrüstungen.

Geeignete NH-Sicherungskomponenten können in entsprechenden Verteilungen eingesetzt werden, um den erforderlichen Stromkreisschutz und die vorgesehene Trennfunktion zu gewährleisten.

Schaltschränke und Schaltanlagen

Schaltschrankbauer und Elektroplaner benötigen Komponenten, die sowohl zu den elektrischen Anforderungen als auch zu den mechanischen Abmessungen ihrer Anlagen passen.

Die verfügbaren NH-Baugrößen und Zubehörvarianten der Eaton Bussmann Serie bieten verschiedene Möglichkeiten zur Integration in geeignete Niederspannungsverteilungen und Schaltanlagen.

Energieverteilung und Infrastruktur

Auch in der Niederspannungsinfrastruktur kommt es auf geeignete Schutzkomponenten und eine sorgfältige Planung an. NH-Sicherungssysteme können dort eingesetzt werden, wo ihre Bemessungsdaten, Schutzcharakteristik und Installationsbedingungen den Anforderungen des jeweiligen Netzes entsprechen.

Die konkrete Eignung muss immer anhand der technischen Dokumentation und einer fachgerechten Bewertung der Anlage festgestellt werden.

So wählen Sie den passenden NH-Sicherungssockel oder Sicherungslasttrennschalter aus

Die richtige Auswahl ist entscheidend für die Schutzwirkung, die Betriebssicherheit und die langfristige Zuverlässigkeit einer elektrischen Installation. Bei der Planung sollten insbesondere die folgenden Faktoren berücksichtigt werden.

1. Die passende NH-Baugröße bestimmen

Die Eaton Bussmann Serie umfasst NH-Baugrößen von 000 bis 4. Die Baugröße des vorgesehenen Sicherungseinsatzes muss mit dem ausgewählten Sockel oder Sicherungsgerät übereinstimmen.

2. Die Bemessungsspannung prüfen

Die Bemessungsspannung des Geräts muss zur Netzspannung passen. Zusätzlich ist zu prüfen, ob der eingesetzte NH-Sicherungseinsatz für die betreffende Anwendung geeignet ist.

3. Den erforderlichen Bemessungsstrom ermitteln

Der Sicherungseinsatz muss auf die angeschlossene Last, die Leitungsdimensionierung und das Schutzkonzept abgestimmt sein. Auch der Bemessungsstrom des Sicherungssockels beziehungsweise Sicherungslasttrennschalters muss für die Anwendung ausreichen.

4. Den Kurzschlussstrom berücksichtigen

Der am Einbauort zu erwartende Kurzschlussstrom ist ein wichtiges Auswahlkriterium. Das Ausschaltvermögen des Sicherungseinsatzes sowie die relevanten Bemessungsdaten der übrigen Komponenten müssen zu den elektrischen Bedingungen passen.

5. Schalt- und Trennfunktionen bewerten

Wenn Stromkreise regelmäßig geschaltet oder für Wartungsarbeiten getrennt werden müssen, sollte geprüft werden, ob ein NH-Sicherungslasttrennschalter erforderlich ist.

Dabei sind insbesondere die zulässige Lastschaltfähigkeit, die Bemessungswerte und die Bedienvorgaben des Herstellers zu beachten.

6. Passendes Sicherheitszubehör auswählen

Je nach Installation können IP20-Schutzabdeckungen, zusätzliche Abdeckungen, Entnahmegriffe oder Mikroschalter sinnvoll sein. Vor der Verwendung ist sicherzustellen, dass das Zubehör ausdrücklich für das gewählte Gerät vorgesehen ist.

7. Normen und Installationsbedingungen überprüfen

Vor der endgültigen Auswahl müssen die technischen Produktdaten, die Herstelleranweisungen und die geltenden elektrotechnischen Vorschriften geprüft werden. Auch die Anforderungen an die gesamte Schaltgerätekombination sind zu berücksichtigen.

Warum Eaton Bussmann NH-Sicherungsgeräte wählen?

Die Eaton Bussmann Serie verbindet bewährte Sicherungstechnik mit einer kompakten Bauweise und verschiedenen Möglichkeiten zur Anpassung an unterschiedliche Niederspannungsanwendungen.

Zu den wichtigsten Produktmerkmalen gehören:

• Flexible Auswahl: NH-Baugrößen von 000 bis 4 für unterschiedliche Installationsanforderungen.

• Platzsparende Konstruktion: Kompakte Bauweise für geeignete Niederspannungsverteilungen und Schaltschränke.

• Sicherheitsorientiertes Design: Schutz spannungsführender Teile vor unbeabsichtigtem Berühren.

• Schalten unter Last: Geeignete NH-Sicherungslasttrennschalter ermöglichen das Schalten innerhalb ihrer spezifizierten Bemessungsgrenzen.

• Umfangreiches Zubehör: Optionen für Berührungsschutz, Sicherungshandhabung und Statusüberwachung.

• Normenorientierte Auslegung: Die Produktreihe wird als konform mit IEC 60269 angegeben.

Diese Eigenschaften machen die Eaton Bussmann NH-Sicherungssockel und Sicherungsgeräte zu einer interessanten Option für Elektrofachkräfte, die geeignete Komponenten für den Niederspannungsschutz und die elektrische Energieverteilung benötigen.

Installation und Wartung von NH-Sicherungssystemen

Eine fachgerechte Installation und regelmäßige Überprüfung sind entscheidend für die Zuverlässigkeit elektrischer Schutzsysteme. Vor dem Einbau von Eaton Bussmann NH-Sicherungssockeln oder Sicherungsgeräten muss sichergestellt werden, dass die ausgewählten Komponenten den Anforderungen der Anlage entsprechen und das vorgesehene Zubehör kompatibel ist.

Installation, Prüfung und Wartung dürfen nur durch qualifiziertes Fachpersonal und gemäß den geltenden Sicherheitsvorschriften sowie den Herstelleranweisungen erfolgen. Vor Arbeiten an elektrischen Anlagen müssen die erforderlichen Freischaltmaßnahmen durchgeführt und die Spannungsfreiheit mit geeigneten Verfahren festgestellt werden.

Bei regelmäßigen Inspektionen sollten unter anderem die elektrischen Anschlüsse, mögliche Überhitzungsspuren, mechanische Beschädigungen, Verschmutzungen und die Funktion vorhandener Schalt- oder Überwachungskomponenten überprüft werden.

Hat ein NH-Sicherungseinsatz ausgelöst, sollte zunächst die Ursache untersucht werden, bevor ein Ersatz eingesetzt wird. Der neue Sicherungseinsatz muss hinsichtlich Baugröße, Bemessungsstrom, Spannung und Schutzcharakteristik für die Anwendung geeignet sein. Sicherungen dürfen niemals überbrückt oder durch ungeeignet dimensionierte Komponenten ersetzt werden.

Häufig gestellte Fragen zu Eaton Bussmann NH-Sicherungssockeln und NH-Sicherungsgeräten

Wofür werden Eaton Bussmann NH-Sicherungssockel verwendet?

NH-Sicherungssockel dienen zur Aufnahme kompatibler NH-Sicherungseinsätze und stellen die erforderlichen elektrischen Anschlüsse bereit. Sie werden in geeigneten Niederspannungsanlagen zum Schutz elektrischer Stromkreise eingesetzt.

Was ist der Unterschied zwischen einem NH-Sicherungssockel und einem NH-Sicherungslasttrennschalter?

Ein NH-Sicherungssockel dient hauptsächlich zur Aufnahme und zum elektrischen Anschluss eines Sicherungseinsatzes. Ein NH-Sicherungslasttrennschalter verbindet die Sicherungsfunktion mit einer Schalt- und Trennfunktion. Die zulässigen Betriebsbedingungen richten sich nach den technischen Daten des jeweiligen Geräts.

Welche NH-Baugrößen sind bei Eaton Bussmann erhältlich?

Die Produktreihe umfasst die NH-Baugrößen 000 bis 4. Welche konkreten Ausführungen verfügbar sind, sollte anhand des aktuellen Produktkatalogs geprüft werden.

Wie hoch ist die maximale Bemessungsspannung?

Die Produktreihe umfasst Ausführungen mit einer Bemessungsspannung von bis zu 690 V AC. Die genauen elektrischen Daten müssen für das jeweilige Produktmodell überprüft werden.

Sind die Eaton Bussmann NH-Sicherungsgeräte nach IEC 60269 ausgelegt?

Die Produktreihe wird als konform mit IEC 60269 angegeben. Für die konkrete Anwendung sollten die technischen Unterlagen des ausgewählten Geräts und des zugehörigen Sicherungseinsatzes geprüft werden.

Welches Zubehör ist erhältlich?

Zum Zubehör gehören unter anderem IP20-Schutzabdeckungen, Entnahmegriffe, Mikroschalter und zusätzliche Abdeckungen. Welche Komponenten verwendet werden können, hängt vom jeweiligen Modell ab.

Können NH-Sicherungslasttrennschalter unter Last geschaltet werden?

Geeignete NH-Sicherungslasttrennschalter der Eaton Bussmann Serie sind für das Schalten unter Last bis zu ihrem jeweiligen maximalen Bemessungsstrom ausgelegt. Die Herstellerangaben und Betriebsgrenzen müssen vor der Verwendung überprüft werden.

Fazit: Zuverlässiger Niederspannungsschutz mit Eaton Bussmann NH-Sicherungsgeräten

Die Eaton Bussmann Serie für Niederspannungs-NH-Sicherungssockel und NH-Sicherungsgeräte bietet kompakte und vielseitige Lösungen für elektrische Schutz- und Verteilungsaufgaben. Mit NH-Baugrößen von 000 bis 4, einer Bemessungsspannung von bis zu 690 V AC, der angegebenen Konformität mit IEC 60269 und einem umfangreichen Zubehörprogramm eignet sich die Produktfamilie für zahlreiche industrielle und gewerbliche Anwendungen.

Für Elektroplaner, Schaltschrankbauer, Installateure und Instandhaltungstechniker ist die richtige Auswahl entscheidend. Neben den Abmessungen müssen insbesondere Spannung, Strom, Kurzschlussbedingungen, Schaltanforderungen, Zubehörkompatibilität und Installationssicherheit berücksichtigt werden.

Durch eine sorgfältige Prüfung dieser Faktoren und die Beachtung der technischen Herstellerunterlagen lassen sich Eaton Bussmann NH-Sicherungssockel und Sicherungsgeräte passend zu den Anforderungen der jeweiligen Niederspannungsanlage auswählen.
