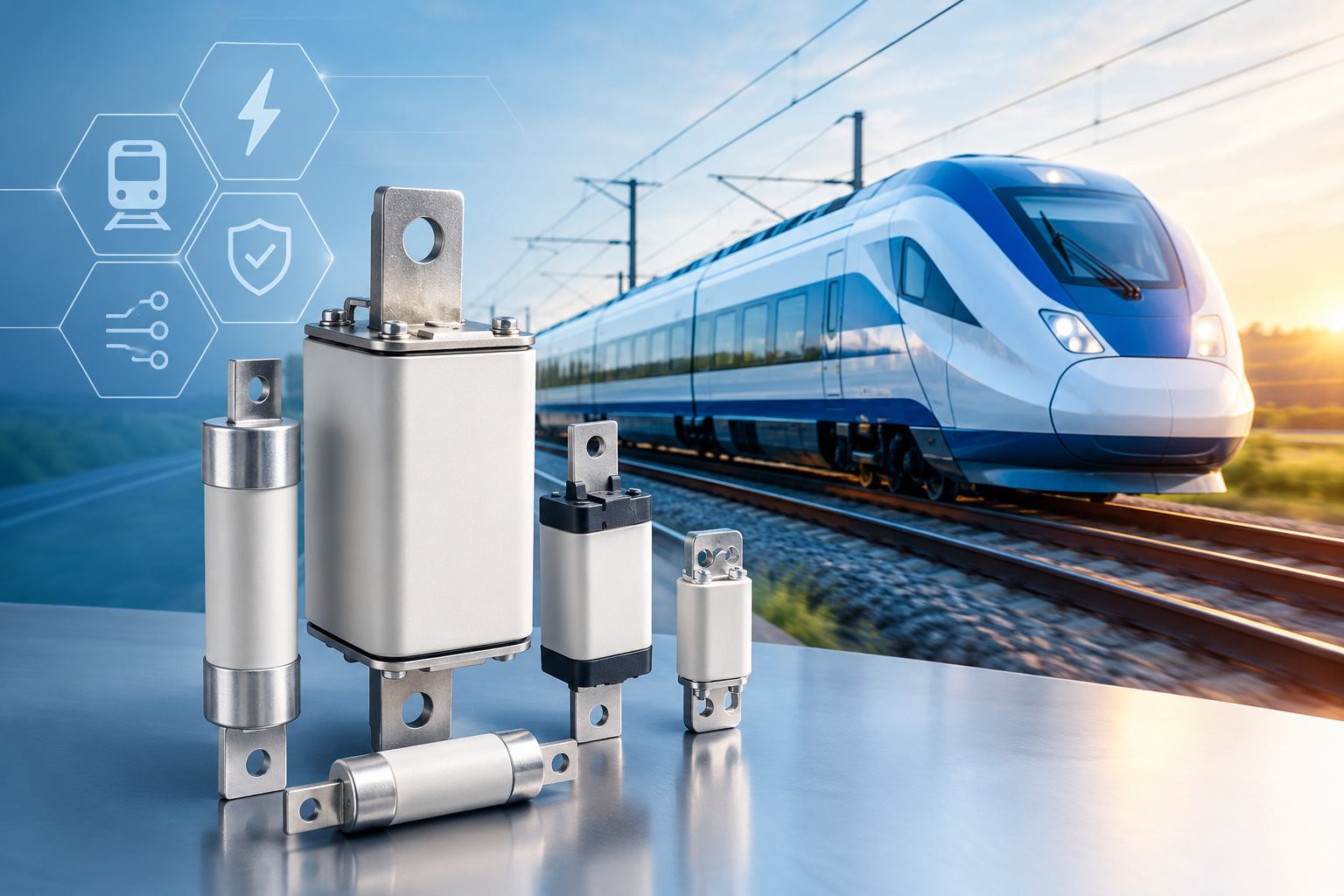

Eaton Bussmann Hochgeschwindigkeitssicherungen für Bahn und Traktion: Zuverlässiger Schutz elektrischer Bahnsysteme

Moderne Bahnsysteme benötigen zuverlässige elektrische Schutzkomponenten, um die Betriebssicherheit, die Anlagenverfügbarkeit und die Lebensdauer elektrischer Betriebsmittel zu unterstützen. Von elektrischen Traktionssystemen und Stromrichtern bis hin zu Hilfsstromversorgungen und Bahninfrastrukturen spielt die richtige Sicherungsauswahl eine entscheidende Rolle beim Schutz vor Fehlerströmen.

Die Eaton Bussmann Hochgeschwindigkeitssicherungen für Traktions- und Bahnanwendungen wurden für die anspruchsvollen Anforderungen elektrischer Gleichstromsysteme im Bahnsektor entwickelt. Das Produktportfolio umfasst unterschiedliche Strom- und Spannungsbereiche sowie verschiedene Betriebsklassen für den Schutz elektrischer Komponenten in Schienenfahrzeugen und Bahninfrastrukturen.

In diesem Beitrag erfahren Sie mehr über die Eigenschaften, Einsatzbereiche und Auswahlkriterien der Eaton Bussmann Sicherungen für Traktions- und Bahnanwendungen.

Was sind Hochgeschwindigkeitssicherungen für Bahn und Traktion?

Hochgeschwindigkeitssicherungen für Traktionsanwendungen sind elektrische Schutzeinrichtungen, die Fehlerströme unterbrechen und dazu beitragen, elektrische Betriebsmittel vor Schäden durch Überströme und Kurzschlüsse zu schützen.

Sie werden insbesondere in Anwendungen eingesetzt, in denen hohe Gleichspannungen, große Ströme und anspruchsvolle Betriebsbedingungen eine sorgfältig abgestimmte Schutztechnik erfordern.

Elektrische Bahnsysteme umfassen unter anderem Traktionsstromrichter, Hilfsstromversorgungen, Gleichstromverteilungen und Stromversorgungssysteme mit Stromschiene. Fehler in diesen Stromkreisen können empfindliche Komponenten erheblich belasten, wenn die Schutzmaßnahmen nicht ausreichend aufeinander abgestimmt sind.

Die Eaton Bussmann Sicherungen für Traktions- und Bahnanwendungen bieten unterschiedliche Ausführungen für verschiedene elektrische Schutzaufgaben. Dadurch können Entwickler und Betreiber geeignete Sicherungslösungen entsprechend den Anforderungen ihrer Systeme auswählen.

Die wichtigsten Merkmale der Eaton Bussmann Traktionssicherungen

Das Portfolio der Eaton Bussmann Hochgeschwindigkeitssicherungen für Bahn und Traktion bietet verschiedene Spezifikationen für unterschiedliche Anforderungen an den elektrischen Schutz.

1. Breiter Strom- und Spannungsbereich

Das Produktportfolio umfasst Bemessungsströme von 2 A bis 1.600 A sowie Bemessungsspannungen von bis zu 4.000 V DC, abhängig von der jeweiligen Sicherungsausführung.

Damit stehen Lösungen für verschiedene Bahnanwendungen zur Verfügung – von Stromkreisen mit niedrigen Strömen bis hin zu leistungsstarken Traktions- und Verteilungssystemen.

Die tatsächliche Eignung muss anhand der technischen Daten des jeweiligen Produkts, der zu erwartenden Fehlerströme und der Installationsbedingungen geprüft werden.

2. Verschiedene Betriebsklassen: aR, gG und gR

Die Eaton Bussmann Sicherungen für Traktions- und Bahnanwendungen sind in den Betriebsklassen aR, gG und gR erhältlich.

Diese Klassen unterscheiden sich hinsichtlich ihrer Schutzfunktion:

• aR: Teilbereichs-Schutz für Halbleiter. Diese Sicherungen dienen insbesondere dem Kurzschlussschutz von Halbleiterbauelementen und müssen in ein entsprechend ausgelegtes Schutzkonzept integriert werden.

• gG: Ganzbereichssicherung für allgemeine Anwendungen. Sie bietet innerhalb ihrer spezifizierten Einsatzgrenzen Schutz gegen Überlast- und Kurzschlussströme.

• gR: Ganzbereichssicherung für Halbleiterschutz. Sie kombiniert Überlast- und Kurzschlussschutz für geeignete Anwendungen mit Leistungshalbleitern.

Die Auswahl der richtigen Betriebsklasse ist besonders wichtig bei Traktionsstromrichtern, leistungselektronischen Systemen und Hilfsstromkreisen. Entscheidend sind unter anderem die Eigenschaften der geschützten Komponenten, die zu erwartenden Betriebsströme und die Anforderungen an die Schutzkoordination.

3. Schutz für Stromschienen- und Vollbahnsysteme

Stromschienensysteme versorgen Schienenfahrzeuge über eine separate elektrische Stromschiene mit Energie. Die damit verbundenen Gleichstromnetze stellen besondere Anforderungen an die elektrische Schutztechnik.

Das Eaton Bussmann Portfolio umfasst Sicherungslösungen für Anwendungen im Stromschienen- und Vollbahnbereich. Abhängig vom gewählten Modell können diese zur Absicherung von Gleichstromversorgungssystemen und zugehörigen elektrischen Betriebsmitteln eingesetzt werden.

Vor der Auswahl sollten die Bemessungsspannung, das Gleichstrom-Ausschaltvermögen, die Zeit-Strom-Kennlinie und die Kompatibilität mit dem jeweiligen Stromkreis überprüft werden.

4. Technische Unterstützung bei der Anwendungsauswahl

Die Auswahl einer geeigneten Bahnsicherung erfordert mehr als den Vergleich von Bemessungsströmen. Die Sicherungskennwerte müssen auf das gesamte elektrische System und die Anforderungen der geschützten Komponenten abgestimmt werden.

Eaton bietet Unterstützung bei der anwendungsspezifischen Sicherungsauswahl. Dies kann insbesondere bei komplexen Gleichstromsystemen, hohen Fehlerströmen und leistungselektronischen Anwendungen hilfreich sein.

Wo werden Eaton Bussmann Traktionssicherungen eingesetzt?

Die Hochgeschwindigkeitssicherungen sind für unterschiedliche Anwendungen in Schienenfahrzeugen und Bahninfrastrukturen vorgesehen.

Traktionsstromrichter und Leistungselektronik

Traktionsstromrichter steuern die elektrische Energie für den Antrieb von Schienenfahrzeugen. Die darin eingesetzten Halbleiterbauelemente benötigen gegebenenfalls einen besonders abgestimmten Kurzschlussschutz.

Geeignete Hochgeschwindigkeitssicherungen können dazu beitragen, die während eines Fehlers durchgelassene Energie zu begrenzen und empfindliche Komponenten zu schützen.

Bei der Auslegung sind unter anderem die zulässigen Belastungsgrenzen der Halbleiter, die Vorlichtbogen- und Gesamtabschalt-I²t-Werte sowie die Empfehlungen des Stromrichterherstellers zu berücksichtigen.

Hauptstromkreise und Gleichstromverteilung

Hauptstromkreise und Gleichstromverteilungen in Bahnsystemen müssen gegen potenziell schädliche Fehlerströme geschützt werden.

Passend ausgewählte Traktionssicherungen können Fehlerströme unterbrechen und angeschlossene Betriebsmittel schützen, sofern ihre Bemessungswerte und Ausschaltfähigkeiten für die jeweilige Anwendung geeignet sind.

Besonders wichtig sind die Bemessungsspannung, der maximal zu erwartende Kurzschlussstrom und das erforderliche Ausschaltvermögen bei Gleichstrom.

Hilfsstromversorgungen und Stromverteilung

Neben dem Antrieb benötigen Schienenfahrzeuge elektrische Energie für zahlreiche weitere Funktionen. Dazu gehören verschiedene Bordnetze und Hilfsstromversorgungen.

Eaton Bussmann Traktionssicherungen können für entsprechende Hilfsstrom- und Verteilungsanwendungen infrage kommen, sofern das ausgewählte Modell die elektrischen und thermischen Anforderungen erfüllt.

Mess-, Steuerungs- und Regelungstechnik

Mess-, Steuerungs- und Regelungssysteme unterstützen die Überwachung und den Betrieb elektrischer Bahnanlagen. Ein geeigneter Überstromschutz trägt dazu bei, die angeschlossenen Komponenten und Stromkreise vor elektrischen Fehlern zu schützen.

Bei der Sicherungsauswahl sind der Bemessungsstrom, das Auslöseverhalten und die Anforderungen der geschützten Geräte zu berücksichtigen.

Beleuchtung und Klimatisierung

Beleuchtungs- und Klimatisierungssysteme sind wichtige Bestandteile moderner Schienenfahrzeuge. Sie stellen unterschiedliche Anforderungen an die elektrische Absicherung.

Die Auswahl einer geeigneten Sicherung sollte den Betriebsstrom, mögliche Einschaltströme, den Leitungsschutz und die Herstellervorgaben der angeschlossenen Geräte berücksichtigen.

Wie wählt man die richtige Traktionssicherung aus?

Die richtige Auswahl einer Hochgeschwindigkeitssicherung ist ein wesentlicher Bestandteil der elektrischen Systemauslegung. Die folgenden Kriterien helfen bei der technischen Bewertung.

1. Bemessungsspannung des Systems prüfen

Ermitteln Sie die Nennspannung und berücksichtigen Sie die Spannungsbedingungen, unter denen die Sicherung einen Fehlerstrom unterbrechen können muss.

Bei Gleichstromanwendungen ist sicherzustellen, dass die ausgewählte Sicherung für die betreffende DC-Spannung und das erforderliche Ausschaltvermögen geeignet ist. AC- und DC-Bemessungswerte sind nicht ohne Weiteres austauschbar.

2. Erforderlichen Bemessungsstrom bestimmen

Analysieren Sie den kontinuierlichen Betriebsstrom, das Lastprofil und die zu erwartenden Betriebsbedingungen.

Die Sicherung muss zum Stromkreis passen und den vorgesehenen Schutz der angeschlossenen Komponenten und Leitungen ermöglichen. Umgebungstemperatur, Einbausituation und mögliche Reduktionsfaktoren sind ebenfalls zu berücksichtigen.

3. Geeignete Betriebsklasse auswählen

Prüfen Sie, ob eine Sicherung der Klasse aR, gG oder gR erforderlich ist.

Bei Halbleiteranwendungen müssen die Abschaltcharakteristik und die I²t-Werte der Sicherung beispielsweise mit den zulässigen Belastungsgrenzen der Halbleiter abgestimmt werden. Allgemeine Stromkreise können andere Anforderungen an den Überlast- und Kurzschlussschutz stellen.

Die Betriebsklasse sollte deshalb anhand der Schutzaufgabe und nicht allein anhand des Bemessungsstroms ausgewählt werden.

4. Ausschaltvermögen und Fehlerstrombedingungen berücksichtigen

Die Sicherung muss den zu erwartenden Fehlerstrom bei der vorhandenen Systemspannung sicher unterbrechen können.

Dazu sind der maximale prospektive Kurzschlussstrom, die Eigenschaften des Gleichstromkreises und das vom Hersteller angegebene Ausschaltvermögen zu prüfen.

Dies ist besonders bei Gleichstrom-Bahnsystemen mit hohen verfügbaren Fehlerströmen wichtig.

5. I²t-Werte und Schutzkoordination bewerten

Die Vorlichtbogen- und Gesamtabschalt-I²t-Werte beschreiben die Energie, die während des Abschaltvorgangs durch die Sicherung fließt.

Bei Halbleiterschutzanwendungen müssen diese Werte mit den Belastungsgrenzen der geschützten Bauelemente verglichen werden. Zusätzlich ist die Koordination mit Leistungsschaltern, Schützen sowie vor- und nachgeschalteten Schutzeinrichtungen zu berücksichtigen.

6. Bauform und Installationsbedingungen prüfen

Vergewissern Sie sich, dass Abmessungen, Befestigung, Anschlussart und gegebenenfalls benötigtes Zubehör zur vorgesehenen Installation passen.

Mechanische Passform, elektrische Kontaktqualität, Einbauabstände und thermische Bedingungen beeinflussen die zuverlässige Funktion der Schutzlösung.

Vor der endgültigen Festlegung sollten immer das produktspezifische Datenblatt und die geltenden Anforderungen der Bahnanwendung geprüft werden.

Warum Eaton Bussmann Hochgeschwindigkeitssicherungen für die Bahntechnik in Betracht ziehen?

Für Bahnhersteller, Systemintegratoren, Entwicklungsingenieure und Betreiber elektrischer Anlagen ist die Auswahl einer geeigneten Sicherung ein Zusammenspiel aus Schutzwirkung, Systemkompatibilität und anwendungsspezifischen Anforderungen.

Das Eaton Bussmann Portfolio bietet mehrere Vorteile:

• Flexible Einsatzmöglichkeiten: Unterschiedliche Bemessungsströme und Betriebsklassen unterstützen verschiedene Schutzanforderungen.

• Optionen für hohe DC-Spannungen: Ausgewählte Produkte sind für Anwendungen bis 4.000 V DC ausgelegt.

• Ausrichtung auf Bahnanwendungen: Das Portfolio ist für den Einsatz in Schienenfahrzeugen und Bahninfrastrukturen vorgesehen.

• Breites Anwendungsspektrum: Lösungen sind unter anderem für Stromrichter, Hauptstromkreise, Hilfsstromversorgung, Verteilung, Steuerung, Beleuchtung und Klimatisierung verfügbar.

• Technische Unterstützung: Anwendungsspezifische Beratung kann dabei helfen, geeignete Sicherungen für die jeweilige Schutzaufgabe zu identifizieren.

Welche Sicherung am besten geeignet ist, hängt von den technischen Anforderungen, den Betriebsbedingungen und dem Schutzkonzept ab. Die produktspezifischen Kennwerte müssen daher vor der Auswahl geprüft werden.

Häufig gestellte Fragen zu Eaton Bussmann Traktionssicherungen

Welchen Bemessungsstrombereich decken Eaton Bussmann Traktionssicherungen ab?

Das Portfolio der Eaton Bussmann Hochgeschwindigkeitssicherungen für Bahn und Traktion umfasst Bemessungsströme von 2 A bis 1.600 A. Die verfügbaren Werte unterscheiden sich je nach Produktausführung.

Welche Spannungen werden unterstützt?

Das Portfolio umfasst Sicherungen für Anwendungen mit Bemessungsspannungen von bis zu 4.000 V DC. Die genaue Spannungsfestigkeit und das Ausschaltvermögen müssen anhand des jeweiligen Produktdatenblatts überprüft werden.

Was ist der Unterschied zwischen aR-, gG- und gR-Sicherungen?

aR-Sicherungen bieten Teilbereichsschutz für Halbleiter. gG-Sicherungen sind Ganzbereichssicherungen für allgemeine Anwendungen, während gR-Sicherungen für den Ganzbereichsschutz geeigneter Halbleiteranwendungen vorgesehen sind.

Welche Klasse erforderlich ist, hängt von der geschützten Komponente und den elektrischen Bedingungen des Systems ab.

Sind die Sicherungen für Stromschienensysteme geeignet?

Ja. Eaton nennt Stromschienen- und Vollbahnanwendungen als Einsatzbereiche seines Bussmann Portfolios für Traktions- und Bahnsicherungen. Die konkrete Eignung muss anhand der Systemspannung, der Fehlerstrombedingungen und der Anforderungen des geschützten Betriebsmittels geprüft werden.

Können Eaton Bussmann Sicherungen Traktionsstromrichter schützen?

Ausgewählte Modelle können für den Schutz von Traktionsstromrichtern und Halbleiterkomponenten geeignet sein. Entscheidend sind unter anderem die Betriebsklasse, die I²t-Kennwerte, die Bemessungsspannung und die Abstimmung mit den Vorgaben des Stromrichterherstellers.

Wie finde ich die passende Eaton Bussmann Bahnsicherung?

Bestimmen Sie zunächst die Systemspannung, den Betriebsstrom, den maximalen Fehlerstrom, das erforderliche Ausschaltvermögen, die benötigte Betriebsklasse und die mechanischen Einbaubedingungen. Vergleichen Sie anschließend diese Anforderungen mit den technischen Produktdaten von Eaton.

Bei komplexen Anwendungen empfiehlt sich eine anwendungsspezifische technische Beratung.

Fazit: Die passende Eaton Bussmann Traktionssicherung für Ihre Anwendung finden

Ein zuverlässiger elektrischer Schutz ist für Traktionssysteme, Schienenfahrzeuge und Bahninfrastrukturen unverzichtbar. Die richtige Sicherungsauswahl hilft dabei, die Risiken durch Überströme und Kurzschlüsse zu beherrschen und die Anforderungen der angeschlossenen elektrischen Betriebsmittel zu erfüllen.

Die Eaton Bussmann Hochgeschwindigkeitssicherungen für Bahn und Traktion bieten ein breites Portfolio mit Bemessungsströmen von 2 A bis 1.600 A, Spannungsoptionen bis 4.000 V DC und den Betriebsklassen aR, gG und gR.

Ob Traktionsstromrichter, Hilfsstromversorgung, Hauptstromkreis oder Stromschienensystem: Eine sorgfältige Prüfung der Anwendung und der produktspezifischen Kennwerte ist entscheidend, um eine geeignete Schutzlösung zu finden.
