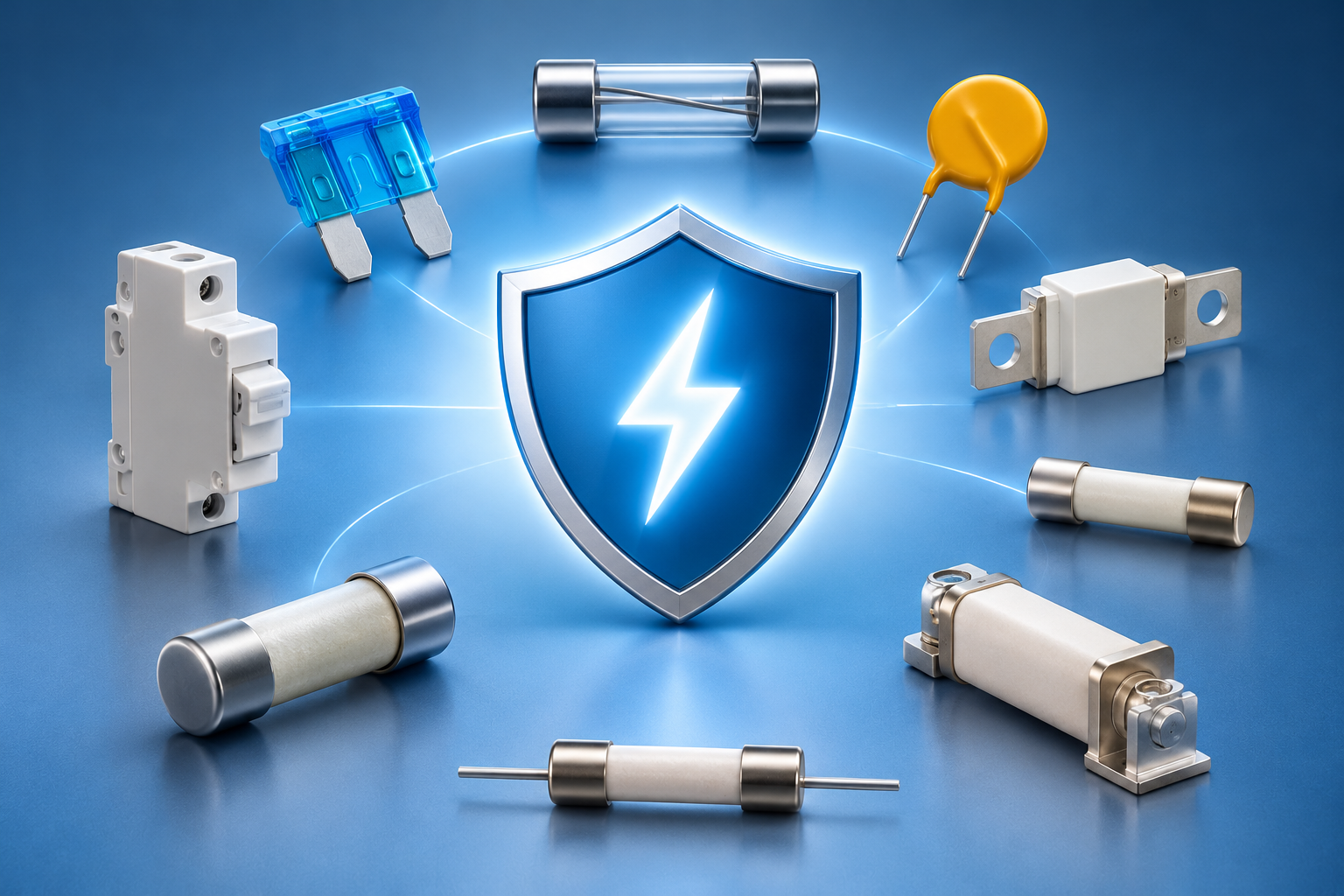

Verschiedene Arten von Sicherungen: Ein umfassender Leitfaden zu Funktionen, Einsatzbereichen und Anwendungen

Einleitung

Elektrische Sicherungen sind unverzichtbare Schutzkomponenten in elektrischen Anlagen und Geräten. Sie schützen Stromkreise vor übermäßigem Stromfluss, Kurzschlüssen und Überlastungen. Ob in Haushaltsgeräten, Kraftfahrzeugen, industriellen Maschinen oder Anlagen zur Nutzung erneuerbarer Energien – unterschiedliche Sicherungsarten erfüllen wichtige Aufgaben für die elektrische Sicherheit.

Je nach Einsatzbereich, Spannung, Stromstärke und technischen Anforderungen stehen verschiedene Arten von elektrischen Sicherungen zur Verfügung. Sie unterscheiden sich hinsichtlich ihrer Bauform, ihres Auslöseverhaltens, ihrer Nennwerte und ihrer Funktionsweise.

Wer die verschiedenen Sicherungsarten kennt, kann besser beurteilen, welche Schutzlösung für eine bestimmte elektrische Anwendung geeignet ist.

In diesem Ratgeber erfahren Sie, welche Arten von Sicherungen es gibt, wie sie funktionieren, wo sie eingesetzt werden und worauf Sie bei der Auswahl achten sollten.

Was ist eine elektrische Sicherung?

Eine elektrische Sicherung ist eine Schutzvorrichtung, die den Stromkreis automatisch unterbricht, sobald der Strom einen festgelegten Grenzwert überschreitet.

Im Inneren einer herkömmlichen Schmelzsicherung befindet sich ein Schmelzleiter aus Metall. Fließt ein zu hoher Strom durch diesen Leiter, entsteht Wärme. Wird eine bestimmte Temperatur erreicht, schmilzt der Leiter und unterbricht dadurch den Stromkreis.

Auf diese Weise werden elektrische Leitungen, Geräte und Anlagen vor Schäden durch Überstrom, Kurzschluss und Überlastung geschützt.

Zu den wichtigsten Aufgaben elektrischer Sicherungen gehören:

• Schutz elektrischer Geräte vor Überstrom.

• Vermeidung von Schäden durch Kurzschlüsse.

• Verringerung der Brandgefahr durch überhitzte Leitungen.

• Schutz empfindlicher elektronischer Bauteile.

• Verbesserung der Betriebssicherheit elektrischer Anlagen.

Hauptkategorien elektrischer Sicherungen

Elektrische Sicherungen lassen sich grundsätzlich anhand der Stromart in zwei Hauptkategorien einteilen:

1. Wechselstromsicherungen (AC-Sicherungen)

2. Gleichstromsicherungen (DC-Sicherungen)

Beide Sicherungsarten dienen dem Schutz elektrischer Stromkreise. Allerdings unterscheiden sie sich hinsichtlich ihrer Anforderungen an die Lichtbogenlöschung.

Bei Wechselstrom (AC) ändert sich die Stromrichtung regelmäßig. Dabei durchläuft der Strom in jeder Periode einen Nulldurchgang. Dieser erleichtert das Löschen des Lichtbogens, der beim Auslösen einer Sicherung entstehen kann.

Bei Gleichstrom (DC) fließt der Strom dagegen kontinuierlich in eine Richtung. Ein natürlicher Nulldurchgang findet nicht statt. Deshalb ist die Unterbrechung eines Gleichstromkreises häufig anspruchsvoller und erfordert speziell dafür ausgelegte Sicherungen.

Im Folgenden werden die wichtigsten Arten elektrischer Sicherungen näher erläutert.

Verschiedene Arten von DC-Sicherungen (Gleichstromsicherungen)

DC-Sicherungen sind speziell für elektrische Anlagen und Geräte ausgelegt, die mit Gleichstrom betrieben werden.

Typische Einsatzbereiche sind Batteriesysteme, Photovoltaikanlagen, Elektrofahrzeuge und industrielle Gleichstromverteilungen.

1. Patronensicherungen

Patronensicherungen gehören zu den am häufigsten verwendeten elektrischen Sicherungen. Sie bestehen aus einem zylindrischen Isolierkörper, in dessen Innerem sich ein Schmelzleiter befindet.

Der Sicherungskörper besteht üblicherweise aus Glas oder Keramik. An beiden Enden befinden sich Metallkontakte, über die die Sicherung mit dem Stromkreis verbunden wird.

Wenn ein zu hoher Strom fließt, schmilzt der interne Schmelzleiter und unterbricht den Stromkreis.

Patronensicherungen sind in unterschiedlichen Baugrößen sowie mit verschiedenen Strom- und Spannungswerten erhältlich.

Es gibt zwei wichtige Ausführungen:

Flinke Sicherungen (Fast-Blow-Fuses)

Flinke Sicherungen reagieren besonders schnell auf Überströme. Sie eignen sich vor allem zum Schutz empfindlicher elektronischer Bauteile, die bereits durch kurzzeitige Überlastungen beschädigt werden können.

Träge Sicherungen (Slow-Blow-Fuses)

Träge Sicherungen können kurzzeitige Stromspitzen überstehen, ohne sofort auszulösen. Sie werden häufig in Stromkreisen eingesetzt, in denen beim Einschalten vorübergehend ein höherer Strom auftritt, beispielsweise bei Motoren oder Transformatoren.

Keramische Patronensicherungen bieten eine hohe Temperaturbeständigkeit und gute elektrische Isolation. Bestimmte Hochleistungsausführungen enthalten zusätzlich Quarzsand, der die entstehende Wärme aufnimmt und die Lichtbogenlöschung unterstützt.

Typische Anwendungsbereiche von Patronensicherungen:

• Elektronische Geräte

• Industrielle Schaltschränke

• Stromversorgungen

• Photovoltaikanlagen

• Batterieschutzschaltungen

• Elektrische Haushaltsgeräte

2. Kfz-Sicherungen

Kfz-Sicherungen sind speziell für die elektrischen Systeme von Kraftfahrzeugen entwickelt worden. Sie schützen Leitungen, elektronische Bauteile und elektrische Verbraucher vor Überströmen und Kurzschlüssen.

Besonders verbreitet sind sogenannte Flachsicherungen. Sie besitzen ein Kunststoffgehäuse mit zwei Metallkontakten, die in einen passenden Sicherungshalter gesteckt werden.

Viele Kfz-Sicherungen sind farblich gekennzeichnet. Dadurch lässt sich ihre jeweilige Stromstärke leichter erkennen.

Zu den gängigen Ausführungen gehören:

• Mini-Flachsicherungen

• Standard-Flachsicherungen

• Maxi-Flachsicherungen

• Niedrigprofil-Flachsicherungen

• Kfz-Patronensicherungen

Kfz-Sicherungen werden vor allem in elektrischen Systemen mit niedrigen Gleichspannungen eingesetzt.

Typische Anwendungsbereiche von Kfz-Sicherungen:

• Fahrzeugbeleuchtung

• Elektrische Fensterheber

• Autoradios und Unterhaltungssysteme

• Elektronische Steuergeräte

• Batteriestromkreise

• Fahrzeugladesysteme

3. Rückstellende Sicherungen (PTC-Sicherungen)

Rückstellende Sicherungen, auch PTC-Sicherungen oder Polyfuses genannt, bieten einen besonderen Schutz gegen Überstrom.

Im Gegensatz zu herkömmlichen Schmelzsicherungen müssen sie nach einem Überstromereignis nicht grundsätzlich ausgetauscht werden.

PTC-Sicherungen bestehen aus einem Polymermaterial, in das leitfähige Kohlenstoffpartikel eingebettet sind. Unter normalen Betriebsbedingungen bilden diese Partikel leitfähige Verbindungen, sodass der elektrische Strom ungehindert fließen kann.

Bei einem übermäßigen Stromfluss erwärmt sich das Material. Dadurch dehnt sich das Polymer aus und die leitfähigen Verbindungen werden unterbrochen. Der elektrische Widerstand steigt stark an und begrenzt den Stromfluss.

Nachdem die Fehlerursache beseitigt wurde und die Sicherung abgekühlt ist, sinkt ihr Widerstand wieder. Der normale Betrieb kann anschließend fortgesetzt werden.

Vorteile von PTC-Sicherungen:

• Automatische Rückstellung nach dem Abkühlen.

• Wiederverwendbarkeit.

• Geringerer Wartungsaufwand.

• Automatischer Überstromschutz.

• Kompakte Bauweise für elektronische Schaltungen.

Typische Anwendungsbereiche:

• Computer und Netzteile

• Ladegeräte für mobile Geräte

• Unterhaltungselektronik

• Kommunikationsgeräte

• Batteriebetriebene Geräte

• Elektronische Steuerungen

4. Halbleitersicherungen

Halbleitersicherungen sind speziell für den Schutz empfindlicher Leistungshalbleiter konzipiert.

Elektronische Bauteile wie Dioden, Thyristoren, Transistoren und IGBTs können durch hohe Fehlerströme innerhalb kürzester Zeit beschädigt werden.

Halbleitersicherungen besitzen deshalb besonders schnelle Auslösecharakteristiken. Sie unterbrechen den Fehlerstrom möglichst schnell und begrenzen dadurch die Energie, die während eines Kurzschlusses auf die geschützten Bauteile einwirkt.

Ein wichtiges Auswahlkriterium ist der sogenannte I²t-Wert. Er beschreibt die thermische Belastung, die während des Abschaltvorgangs durch den Stromfluss entsteht.

Typische Anwendungsbereiche:

• Industrielle Stromrichter

• Frequenzumrichter

• Wechselrichter

• Leistungselektronische Schaltungen

• Unterbrechungsfreie Stromversorgungen (USV)

• Elektronische Leistungssteuerungen

5. Überspannungsschutzkomponenten

Überspannungsschutzkomponenten schützen elektrische Stromkreise vor plötzlich auftretenden Spannungsspitzen.

Solche Spannungsspitzen können beispielsweise durch Schaltvorgänge, Blitzeinwirkungen oder andere elektrische Störungen entstehen.

Es ist wichtig zu beachten, dass diese Komponenten keine herkömmlichen Überstromsicherungen sind. Sie ergänzen jedoch den Schutz elektrischer Anlagen.

Zwei wichtige Beispiele sind:

NTC-Thermistoren (Heißleiter)

NTC-Thermistoren sind temperaturabhängige Widerstände. Ihr elektrischer Widerstand sinkt mit steigender Temperatur.

Sie werden häufig eingesetzt, um den Einschaltstrom elektrischer Geräte zu begrenzen.

Metalloxid-Varistoren (MOV)

Metalloxid-Varistoren sind spannungsabhängige Widerstände, die zum Schutz vor transienten Überspannungen verwendet werden.

Bei normaler Betriebsspannung besitzen sie einen hohen Widerstand. Steigt die Spannung über einen bestimmten Grenzwert, sinkt ihr Widerstand deutlich. Dadurch können sie den Überspannungsimpuls begrenzen und den Strom ableiten.

Überspannungsschutzkomponenten werden häufig zusammen mit Sicherungen eingesetzt, um einen umfassenderen Schutz elektrischer Anlagen zu gewährleisten.

Verschiedene Arten von AC-Sicherungen (Wechselstromsicherungen)

AC-Sicherungen sind für elektrische Anlagen mit Wechselstrom ausgelegt.

Sie werden in Wohngebäuden, Gewerbeimmobilien, Industrieanlagen und elektrischen Energieverteilungssystemen eingesetzt.

Wechselstromsicherungen lassen sich unter anderem in Hochspannungssicherungen und Niederspannungssicherungen unterteilen.

1. Hochspannungssicherungen

Hochspannungssicherungen schützen elektrische Betriebsmittel und Energieverteilungssysteme, die mit höheren Spannungen arbeiten.

Sie müssen hohe Fehlerströme sicher unterbrechen und dabei den entstehenden Lichtbogen zuverlässig löschen.

Zu den wichtigen Arten gehören Hochleistungs-Hochspannungssicherungen und Ausblassicherungen.

Hochleistungssicherungen (HRC-Sicherungen)

HRC steht für „High Rupturing Capacity“ und bezeichnet Sicherungen mit einem hohen Ausschaltvermögen.

Diese Sicherungen sind dafür ausgelegt, auch hohe Kurzschlussströme sicher zu unterbrechen.

Sie bestehen üblicherweise aus einem robusten Keramikgehäuse, in dem sich ein Schmelzleiter befindet. Der Innenraum ist häufig mit Quarzsand oder einem anderen geeigneten Lichtbogenlöschmaterial gefüllt.

Wenn die Sicherung auslöst, nimmt das Füllmaterial die entstehende Wärme auf und unterstützt das Löschen des Lichtbogens.

Vorteile von HRC-Sicherungen:

• Hohes Ausschaltvermögen.

• Zuverlässiger Kurzschlussschutz.

• Effektive Lichtbogenlöschung.

• Robuste Bauweise.

• Geeignet für anspruchsvolle industrielle Anwendungen.

Typische Anwendungsbereiche:

• Industrielle Energieverteilung

• Transformatoren

• Motorschutzschaltungen

• Elektrische Schaltanlagen

• Stromverteilungssysteme

Ausblassicherungen

Ausblassicherungen werden häufig in Freileitungsnetzen und elektrischen Verteilungsanlagen eingesetzt.

Bei einem Fehler schmilzt der Sicherungsdraht. Dabei entstehen Gase, die den Lichtbogen löschen und den Stromkreis unterbrechen.

Eine verbreitete Bauform ist die sogenannte Drop-out-Sicherung. Nach dem Auslösen klappt der Sicherungsträger sichtbar nach unten.

Dadurch können Wartungstechniker erkennen, welche Sicherung ausgelöst hat.

Typische Anwendungsbereiche:

• Freileitungsnetze

• Verteiltransformatoren

• Außenstationen

• Mittelspannungsverteilungen

2. Niederspannungssicherungen

Niederspannungssicherungen sind für elektrische Anlagen mit niedrigen Betriebsspannungen ausgelegt.

Sie kommen in Wohngebäuden, Gewerbeimmobilien, industriellen Schaltschränken und Niederspannungsverteilungen zum Einsatz.

Zu den wichtigsten Bauarten gehören:

Patronensicherungen

Niederspannungs-Patronensicherungen besitzen einen Schmelzleiter, der von einem isolierenden Gehäuse umschlossen ist.

Sie sind mit unterschiedlichen Anschlussformen erhältlich, beispielsweise als zylindrische Ausführung oder mit Messerkontakten.

Patronensicherungen bieten einen zuverlässigen Überstromschutz und werden in zahlreichen elektrischen Verteilungs- und Steuerungssystemen eingesetzt.

Fall- oder Drop-out-Sicherungen

Drop-out-Sicherungen werden vor allem in elektrischen Außenverteilungsanlagen verwendet.

Sie bestehen aus einem Sicherungsträger mit einem integrierten Sicherungseinsatz. Sobald der Schmelzleiter bei einem Überstrom schmilzt, öffnet sich der Sicherungsträger und klappt nach unten.

Diese sichtbare Auslösung erleichtert die Fehlererkennung und Wartung.

Typische Anwendungsbereiche:

• Verteiltransformatoren

• Freileitungen

• Außenstationen

• Mittelspannungsverteilungen

Schraubsicherungen mit auswechselbarem Schmelzdraht

Schraubsicherungen mit auswechselbarem Schmelzdraht gehören zu den traditionellen Schutzvorrichtungen in elektrischen Installationen.

Sie bestehen aus einem Sicherungssockel und einem herausnehmbaren Sicherungseinsatz. Im Inneren befindet sich ein austauschbarer Schmelzdraht.

Bei einem zu hohen Strom schmilzt der Draht und unterbricht den Stromkreis.

Nachdem die Fehlerursache beseitigt wurde, kann der Schmelzdraht ersetzt werden. Dabei muss unbedingt ein dafür vorgesehener und korrekt dimensionierter Sicherungsdraht verwendet werden.

Diese Sicherungen sind einfach aufgebaut und vergleichsweise kostengünstig. Allerdings bieten moderne Sicherungssysteme häufig eine präzisere und zuverlässigere Schutzfunktion.

Signalsicherungen (Striker-Sicherungen)

Striker-Sicherungen besitzen einen federbelasteten Auslösemechanismus.

Wenn das Sicherungselement schmilzt, wird ein mechanischer Schlagstift freigegeben. Dieser kann eine sichtbare Auslöseanzeige aktivieren oder einen angeschlossenen Schaltmechanismus betätigen.

Sie eignen sich besonders für Anlagen, bei denen eine mechanische Anzeige oder eine automatische Schaltfunktion erforderlich ist.

Typische Anwendungsbereiche:

• Industrielle Schaltanlagen

• Transformatorschutz

• Elektrische Verteilungssysteme

• Schutz- und Steuerungsanlagen

Sicherungslasttrennschalter

Sicherungslasttrennschalter kombinieren die Funktionen eines Schaltgeräts mit dem Schutz durch Sicherungen.

Sie ermöglichen das manuelle Ein- und Ausschalten elektrischer Stromkreise und bieten gleichzeitig einen Überstromschutz durch integrierte Sicherungseinsätze.

Diese Kombination ist besonders in industriellen und gewerblichen Niederspannungsanlagen verbreitet.

Typische Anwendungsbereiche:

• Industrielle Schaltschränke

• Gewerbliche Verteilungen

• Motorsteuerungen

• Elektrische Energieverteilung

Unterschied zwischen AC-Sicherungen und DC-Sicherungen

Obwohl AC- und DC-Sicherungen grundsätzlich dieselbe Schutzfunktion erfüllen, unterscheiden sie sich hinsichtlich ihrer elektrischen Eigenschaften und Anforderungen an die Lichtbogenlöschung.

Die wichtigsten Unterschiede sind:

Merkmal	AC-Sicherung	DC-Sicherung
Stromart	Wechselstrom	Gleichstrom
Stromrichtung	Ändert sich regelmäßig	Bleibt gleich
Nulldurchgang	Vorhanden	Kein natürlicher Nulldurchgang
Lichtbogenlöschung	In der Regel einfacher	Technisch anspruchsvoller
Konstruktionsanforderungen	Für AC-Fehlerströme ausgelegt	Spezielle DC-Lichtbogenlöschung erforderlich
Typische Anwendungen	Haushalte, Gewerbe und Industrie	Photovoltaik, Batterien und Elektrofahrzeuge

Wichtiger Hinweis: Eine Sicherung muss immer entsprechend ihrer angegebenen AC- oder DC-Spannungsfestigkeit, ihres Ausschaltvermögens und ihrer vorgesehenen Anwendung ausgewählt werden. Eine AC-Sicherung ist nicht automatisch für Gleichstromanwendungen geeignet.

Wie wählt man die richtige elektrische Sicherung aus?

Die Auswahl der passenden Sicherung ist entscheidend für die Sicherheit und Zuverlässigkeit einer elektrischen Anlage.

Welche Sicherung geeignet ist, hängt von den elektrischen Eigenschaften des Stromkreises, den zu schützenden Geräten und den jeweiligen Betriebsbedingungen ab.

Bei der Auswahl sollten folgende Faktoren berücksichtigt werden:

1. Nennstrom

Der Nennstrom gibt an, welchen Strom eine Sicherung unter festgelegten Bedingungen dauerhaft führen kann, ohne auszulösen.

Der Sicherungsnennstrom muss auf den normalen Betriebsstrom und die Anforderungen des geschützten Stromkreises abgestimmt sein.

2. Nennspannung

Die Nennspannung beschreibt die maximale Spannung, für die eine Sicherung ausgelegt ist.

Die Spannungsfestigkeit der Sicherung muss mindestens der maximalen Betriebsspannung des Stromkreises entsprechen.

Dabei ist besonders auf die Unterscheidung zwischen AC- und DC-Nennspannungen zu achten.

3. Ausschaltvermögen

Das Ausschaltvermögen bezeichnet den maximalen Kurzschlussstrom, den eine Sicherung bei ihrer angegebenen Spannung sicher unterbrechen kann.

Eine Sicherung muss ein ausreichend hohes Ausschaltvermögen besitzen, um den maximal möglichen Kurzschlussstrom am Einbauort sicher abschalten zu können.

4. Auslösecharakteristik

Die Auslösecharakteristik bestimmt, wie schnell eine Sicherung auf einen übermäßigen Stromfluss reagiert.

• Flinke Sicherungen: Für empfindliche elektronische Geräte.

• Träge Sicherungen: Für Stromkreise mit kurzzeitigen Einschaltstromspitzen.

• Superflinke Halbleitersicherungen: Für empfindliche Leistungshalbleiter.

Die passende Auslösecharakteristik verhindert unnötige Abschaltungen und schützt gleichzeitig die angeschlossenen Komponenten.

5. Anforderungen der jeweiligen Anwendung

Unterschiedliche elektrische Anwendungen benötigen unterschiedliche Sicherungsarten.

Beispiele:

• Photovoltaikanlagen benötigen geeignete DC-Sicherungen.

• Kraftfahrzeuge verwenden häufig Flachsicherungen.

• Industrielle Energieverteilungen benötigen häufig HRC- beziehungsweise NH-Sicherungen.

• Leistungselektronische Systeme benötigen spezielle Halbleitersicherungen.

Die jeweiligen Betriebsbedingungen müssen bei der Auswahl berücksichtigt werden.

6. Umgebungsbedingungen

Auch die Umgebung kann die Funktionsweise einer Sicherung beeinflussen.

Wichtige Faktoren sind:

• Umgebungstemperatur

• Luftfeuchtigkeit

• Vibrationen

• Einbausituation

• Wärmeentwicklung

• Mechanische Belastungen

Die technischen Herstellerangaben und geltenden elektrotechnischen Normen sollten bei der Auswahl stets berücksichtigt werden.

Typische Einsatzbereiche verschiedener Sicherungsarten

Elektrische Sicherungen werden in zahlreichen Branchen und technischen Anwendungen eingesetzt.

Elektrische Anlagen in Wohngebäuden: Schutz von Leitungen, Beleuchtungssystemen, Steckdosenstromkreisen und Haushaltsgeräten.

Automobilindustrie: Schutz von Fahrzeugbatterien, Beleuchtung, Steuergeräten und elektrischen Zusatzsystemen.

Industrieanlagen: Schutz von Elektromotoren, Transformatoren, Stromversorgungen, Schaltschränken und Maschinen.

Photovoltaikanlagen: Schutz von Solarmodulen, PV-Strings, DC-Sammelboxen, Wechselrichtern und elektrischen Verbindungen.

Elektromobilität: Schutz von Batteriesystemen, Hochvoltverteilungen, Ladesystemen und elektrischen Fahrzeugkomponenten.

Energiespeichersysteme: Überstrom- und Kurzschlussschutz für batteriegestützte Energiespeicher.

Telekommunikation: Schutz von Stromversorgungseinheiten, Kommunikationsanlagen und empfindlichen elektronischen Geräten.

Häufig gestellte Fragen (FAQ)

1. Welche Arten von elektrischen Sicherungen gibt es?

Zu den wichtigsten Arten elektrischer Sicherungen gehören Patronensicherungen, Kfz-Sicherungen, PTC-Sicherungen, Halbleitersicherungen, HRC-Sicherungen, Ausblassicherungen, Drop-out-Sicherungen, Schraubsicherungen, Signalsicherungen und Sicherungslasttrennschalter.

Welche Sicherung geeignet ist, hängt von der Spannung, dem Strom und den Schutzanforderungen der jeweiligen Anlage ab.

2. Was ist der Unterschied zwischen einer flinken und einer trägen Sicherung?

Eine flinke Sicherung reagiert besonders schnell auf einen übermäßigen Stromfluss. Sie wird vor allem zum Schutz empfindlicher elektronischer Komponenten eingesetzt.

Eine träge Sicherung kann dagegen kurzzeitige Stromspitzen überstehen, ohne sofort auszulösen. Sie eignet sich beispielsweise für Motoren und Transformatoren mit erhöhtem Einschaltstrom.

3. Was ist eine HRC-Sicherung?

Eine HRC-Sicherung ist eine Hochleistungssicherung mit hohem Ausschaltvermögen.

Sie besteht üblicherweise aus einem robusten Keramikgehäuse mit einem Schmelzleiter und einem Lichtbogenlöschmaterial wie Quarzsand.

HRC-Sicherungen werden häufig in industriellen Energieverteilungs- und Schutzsystemen eingesetzt.

4. Was ist eine rückstellende Sicherung?

Eine rückstellende Sicherung ist eine Schutzvorrichtung, die nach dem Entfernen der Fehlerursache und dem Abkühlen wieder in einen Zustand mit niedrigem elektrischem Widerstand zurückkehrt.

Dadurch muss sie nach einem Überstromereignis normalerweise nicht ausgetauscht werden.

5. Warum unterscheiden sich AC- und DC-Sicherungen?

Bei Wechselstrom kommt es regelmäßig zu Nulldurchgängen, die das Löschen eines elektrischen Lichtbogens erleichtern.

Bei Gleichstrom fehlt dieser natürliche Nulldurchgang. Deshalb benötigen DC-Sicherungen spezielle Konstruktionen, um den Lichtbogen zuverlässig zu unterbrechen.

6. Welche Sicherungen werden in Photovoltaikanlagen verwendet?

In Photovoltaikanlagen kommen häufig speziell ausgelegte DC-Sicherungen und PV-Sicherungseinsätze zum Einsatz.

Sie schützen insbesondere PV-Strings, DC-Sammelboxen und weitere Gleichstromkomponenten vor Überströmen und Kurzschlüssen.

7. Was passiert, wenn eine Sicherung durchbrennt?

Wenn ein zu hoher Strom fließt, erwärmt sich der Schmelzleiter so stark, dass er schmilzt.

Dadurch wird der Stromkreis unterbrochen und der weitere Stromfluss verhindert.

Vor dem Austausch einer herkömmlichen Schmelzsicherung sollte die Ursache des Fehlers ermittelt und beseitigt werden.

8. Kann eine durchgebrannte Sicherung wiederverwendet werden?

Herkömmliche Schmelzsicherungen können nach dem Auslösen nicht wiederverwendet werden, da ihr Schmelzleiter dauerhaft unterbrochen ist.

Rückstellende PTC-Sicherungen können dagegen nach dem Abkühlen und der Beseitigung des Fehlerzustands wieder in ihren normalen Betriebszustand zurückkehren.

Fazit

Die verschiedenen Arten von Sicherungen spielen eine entscheidende Rolle für die Sicherheit und Zuverlässigkeit elektrischer Anlagen.

Von Patronen- und Kfz-Sicherungen über HRC- und Halbleitersicherungen bis hin zu rückstellenden PTC-Sicherungen erfüllt jede Bauart bestimmte Schutzanforderungen.

Bei der Auswahl der richtigen elektrischen Sicherung müssen insbesondere Nennstrom, Nennspannung, Ausschaltvermögen, Auslösecharakteristik und Umgebungsbedingungen berücksichtigt werden.

Die passende Sicherung schützt elektrische Geräte und Anlagen vor Überlastungen und Kurzschlüssen, reduziert das Risiko elektrischer Schäden und trägt zu einem sicheren Anlagenbetrieb bei.

Mit der zunehmenden Verbreitung von Photovoltaikanlagen, Elektrofahrzeugen, Batteriespeichern und modernen industriellen Stromversorgungssystemen bleibt der Bedarf an zuverlässigen elektrischen Sicherungslösungen ein wichtiger Bestandteil moderner Elektrotechnik.
