Funktionsprinzip von EV-Sicherungen: Wie Eaton Bussmann Sicherungen Elektrofahrzeuge schützen

Einleitung: Warum EV-Sicherungen für die Elektromobilität unverzichtbar sind

Elektrofahrzeuge stellen besondere Anforderungen an die elektrische Sicherheit. Hochvoltbatterien, leistungsstarke Antriebssysteme und moderne Ladeeinrichtungen arbeiten mit hohen Spannungen und Strömen. Bereits ein Kurzschluss oder eine anhaltende Überlastung kann empfindliche elektronische Komponenten beschädigen und erhebliche Sicherheitsrisiken verursachen.

EV-Sicherungen (Electric Vehicle Fuses) übernehmen deshalb eine zentrale Schutzfunktion: Sie unterbrechen den Stromkreis, wenn ein unzulässig hoher Strom auftritt, und helfen dadurch, Batterien, Leistungselektronik, Leitungen und weitere elektrische Komponenten vor Schäden zu schützen.

Die Eaton Bussmann Serie bietet speziell für Hybrid- und Elektrofahrzeuge entwickelte Sicherungslösungen. Je nach Ausführung umfasst das Portfolio Sicherungen für Spannungen von 500 bis 1.000 V DC und Nennströme von 10 bis 1.600 A. Damit lassen sich unterschiedliche Schutzanforderungen in modernen Fahrzeugarchitekturen abdecken.

Doch wie funktioniert eine EV-Sicherung genau? Welche Rolle spielt die Lichtbogenlöschung, und worauf kommt es bei der Auswahl einer passenden Eaton Bussmann Sicherung an?

1. Was ist eine EV-Sicherung?

Eine EV-Sicherung ist eine elektrische Schutzeinrichtung, die speziell auf die Betriebsbedingungen von Elektro- und Hybridfahrzeugen ausgelegt ist. Sie schützt elektrische Stromkreise vor Überströmen, insbesondere bei Kurzschlüssen und bestimmten Überlastsituationen.

Im Unterschied zu vielen herkömmlichen Niederspannungsanwendungen müssen Hochvoltsicherungen für Elektrofahrzeuge nicht nur hohe Ströme führen, sondern auch hohe Gleichspannungen sicher abschalten können.

Dabei sind drei Eigenschaften besonders wichtig:

• Schnelle Stromunterbrechung: Begrenzung der Energie, die während eines elektrischen Fehlers in den betroffenen Stromkreis fließt.

• Hohe Ausschaltfähigkeit: Sicheres Unterbrechen hoher prospektiver Kurzschlussströme unter den spezifizierten Betriebsbedingungen.

• Präzise Abstimmung: Anpassung an die Batterie, die Leitungen, die Leistungselektronik und das tatsächliche Lastprofil des Fahrzeugs.

Eaton Bussmann EV-Sicherungen sind für diese anspruchsvollen Einsatzbedingungen konzipiert. Die richtige Auslegung trägt dazu bei, elektrische Komponenten zuverlässig zu schützen und die Sicherheit des Gesamtsystems zu verbessern.

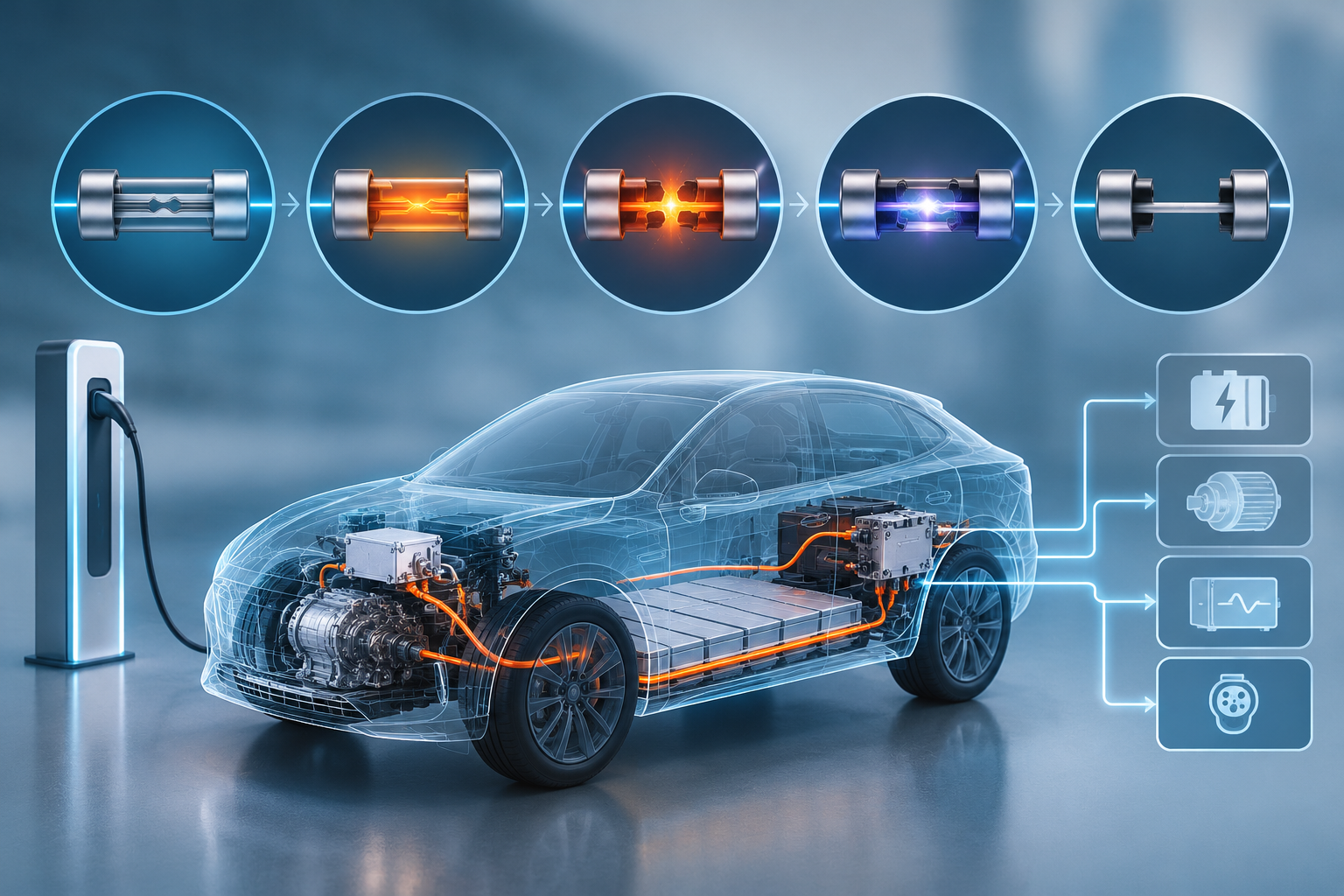

2. Wie funktioniert eine EV-Sicherung? Das Funktionsprinzip Schritt für Schritt

Das Funktionsprinzip von EV-Sicherungen basiert auf einem physikalischen Grundprinzip: Wird der Strom zu hoch, erwärmt sich das Schmelzelement so stark, dass es den Stromkreis unterbricht. Bei Hochvoltanwendungen ist es zusätzlich entscheidend, den dabei entstehenden Lichtbogen sicher zu löschen.

Schritt 1: Normalbetrieb – sicherer Stromfluss

Im normalen Fahrbetrieb fließt der Strom durch das leitfähige Schmelzelement der Sicherung. Dieses ist so konstruiert, dass es den vorgesehenen Betriebsstrom unter den spezifizierten Bedingungen führen kann, ohne unzulässig zu überhitzen.

Die Auslegung berücksichtigt unter anderem:

• Den Nennstrom und die Betriebsspannung

• Die Umgebungstemperatur

• Die thermischen Bedingungen im Einbauraum

• Lastwechsel und kurzzeitige Stromspitzen

Bei Eaton Bussmann EV-Sicherungen spielen diese Faktoren eine wichtige Rolle bei der Auswahl und Dimensionierung der geeigneten Sicherung.

Schritt 2: Überstrom – die Erwärmung nimmt zu

Tritt ein Kurzschluss oder eine Überlastung auf, steigt die Stromstärke über den vorgesehenen Bereich hinaus an. Dadurch erhöht sich die Verlustleistung im Schmelzelement.

Der Zusammenhang lässt sich mit folgender Formel beschreiben:

P = I² × R

Dabei steht P für die elektrische Verlustleistung, I für die Stromstärke und R für den elektrischen Widerstand.

Da die Verlustleistung quadratisch mit dem Strom steigt, kann bereits eine deutliche Erhöhung der Stromstärke zu einer sehr schnellen Erwärmung führen. Das Schmelzelement der Sicherung ist so dimensioniert, dass es bei entsprechenden Fehlerbedingungen gezielt reagiert.

Schritt 3: Das Schmelzelement unterbricht den Stromkreis

Überschreitet die thermische Belastung die Auslegungsgrenze, schmilzt das Sicherungselement an den dafür vorgesehenen Stellen. Der leitende Pfad wird unterbrochen.

Wie schnell dies geschieht, hängt insbesondere von der Höhe des Überstroms, den Eigenschaften der Sicherung und der Dauer der Belastung ab.

Bei einem starken Kurzschluss muss die Sicherung schnell reagieren, um die durchgelassene Energie zu begrenzen. Bei einer moderaten Überlast kann die Reaktionszeit dagegen deutlich länger sein.

Eaton Bussmann Sicherungen für Elektrofahrzeuge sind auf definierte Zeit-Strom-Kennlinien und spezifische Schutzanforderungen ausgelegt. Dadurch lassen sie sich auf die zu schützenden Komponenten und das jeweilige Fahrzeugkonzept abstimmen.

Schritt 4: Lichtbogenlöschung bei Gleichspannung

Nach dem Schmelzen des Elements ist der Stromkreis noch nicht zwangsläufig vollständig elektrisch isoliert. Zwischen den getrennten Enden des Schmelzelements kann ein Lichtbogen entstehen.

Dieser Effekt ist bei Gleichstrom besonders relevant: Anders als bei Wechselstrom gibt es keinen natürlichen periodischen Nulldurchgang, der das Erlöschen des Lichtbogens unterstützen könnte.

Deshalb müssen Hochvolt-Gleichstromsicherungen den Lichtbogen kontrolliert löschen. Bei entsprechenden Sicherungskonstruktionen kommen beispielsweise isolierende Gehäuse und lichtbogenlöschende Füllmaterialien zum Einsatz, die Energie aufnehmen und den Lichtbogen abkühlen.

Die konkrete Konstruktion und das Abschaltverhalten hängen vom jeweiligen Sicherungstyp ab. Entscheidend ist, dass die Sicherung für die betreffende Gleichspannung und den zu erwartenden Fehlerstrom ausgelegt ist.

Schritt 5: Sichere Unterbrechung des Fehlerstroms

Nach erfolgreicher Lichtbogenlöschung ist der Stromfluss unterbrochen. Dadurch wird die weitere Energiezufuhr zur Fehlerstelle begrenzt.

Eine korrekt dimensionierte Eaton Bussmann EV-Sicherung kann so dazu beitragen, Schäden an Batterien, Wechselrichtern, Leitungen und weiteren elektrischen Komponenten zu reduzieren.

Wichtig ist dabei: Eine Sicherung verhindert nicht jeden möglichen Schaden. Ihre Schutzwirkung hängt unter anderem von der Fehlerart, dem verfügbaren Kurzschlussstrom, der Abschaltcharakteristik und der korrekten Integration in das Gesamtsystem ab.

3. Welche Komponenten sind für das Funktionsprinzip einer EV-Sicherung entscheidend?

Die genaue Bauform variiert je nach Produkt. Für das Verständnis der Funktionsweise sind jedoch mehrere grundlegende Komponenten relevant.

Bei der Auswahl einer Eaton Bussmann Sicherung müssen diese Eigenschaften stets im Zusammenhang mit den technischen Daten des konkreten Produkts betrachtet werden. Nicht jede EV-Sicherung besitzt denselben Aufbau oder ist für dieselben Spannungs- und Strombereiche vorgesehen.

4. Eaton Bussmann EV-Sicherungen: Schutz für moderne Fahrzeugarchitekturen

Die Eaton Bussmann Serie wurde für die elektrischen Schutzanforderungen von Hybrid- und Elektrofahrzeugen entwickelt. Sie umfasst unterschiedliche Sicherungsausführungen für Hochvoltstromkreise, Batteriesysteme, Leistungselektronik und weitere elektrische Anwendungen.

Zu den wesentlichen Merkmalen des Portfolios gehören:

• Breiter Spannungsbereich: Je nach Ausführung 500 bis 1.000 V DC.

• Verschiedene Nennströme: Produktvarianten von 10 bis 1.600 A.

• Kompakte, schnell ansprechende Bauformen: Für unterschiedliche Einbau- und Schutzanforderungen.

• Hohe Ausschaltfähigkeit: Abgestimmt auf die jeweiligen Produktdaten und den vorgesehenen Einsatzbereich.

• Anwendungsspezifische Auslegung: Simulationen individueller Fahrprofile und Betriebsbedingungen können bei der Auswahl und Validierung unterstützen.

• Rückverfolgbarkeit und Qualitätssicherung: Seriennummern und Datumskennzeichnungen unterstützen die Produktidentifikation.

Die verfügbaren Kennwerte unterscheiden sich je nach Baureihe. Die Nennspannung, der Nennstrom und die Ausschaltfähigkeit müssen daher immer anhand der konkreten Produktdaten geprüft werden.

Warum ist die schnelle Kurzschlussunterbrechung so wichtig?

In einem Hochvolt-Batteriesystem kann ein Kurzschluss sehr hohe Ströme verursachen. Je länger ein Fehlerstrom fließt, desto mehr Energie kann an der Fehlerstelle freigesetzt werden.

Eine schnell wirkende Sicherung kann die Durchlassenergie begrenzen und dadurch die Belastung von Kabeln, Kontakten und Leistungshalbleitern reduzieren.

Eaton Bussmann EV-Sicherungen sind auf die Kurzschlussunterbrechung und den Schutz empfindlicher elektronischer Komponenten ausgelegt. Die tatsächliche Abschaltzeit hängt jedoch vom konkreten Sicherungstyp und den elektrischen Fehlerbedingungen ab.

5. Wo kommen Eaton Bussmann EV-Sicherungen zum Einsatz?

EV-Sicherungen werden an verschiedenen Stellen im elektrischen System eines Elektrofahrzeugs eingesetzt. Die erforderlichen Eigenschaften unterscheiden sich abhängig von der jeweiligen Anwendung.

Hochvoltbatterie und Batteriehauptstromkreis

Die Sicherung schützt den vorgesehenen Strompfad zwischen Batterie, Stromverteilung und Antriebssystem vor unzulässigen Überströmen. Entscheidend sind die maximale Systemspannung, der mögliche Kurzschlussstrom und die erforderliche Abschaltcharakteristik.

Wechselrichter und Leistungselektronik

Der Wechselrichter wandelt die elektrische Energie für den Antrieb um. Eine passende Sicherung kann den Stromkreis bei einem Fehler schützen und dazu beitragen, die Belastung empfindlicher Leistungskomponenten zu begrenzen.

Ladesysteme und Ladeelektronik

Ladegeräte und zugehörige Stromkreise benötigen einen auf ihre elektrischen Betriebsbedingungen abgestimmten Schutz. Hier müssen insbesondere die jeweilige Stromart, Spannung und Fehlerbedingungen berücksichtigt werden.

Nebenaggregate und Hilfsstromkreise

Auch elektrische Nebenaggregate und Hilfssysteme benötigen einen passenden Überstromschutz. Je nach Spannungsebene und Strombedarf kommen unterschiedliche Sicherungsbauformen und Nennstrombereiche infrage.

Eaton Bussmann bietet unterschiedliche Sicherungslösungen, die sich anhand ihrer technischen Kennwerte und der jeweiligen Fahrzeugarchitektur auswählen lassen.

6. EV-Sicherungen richtig dimensionieren: Worauf kommt es an?

Die Auswahl einer geeigneten EV-Sicherung ist ein wichtiger Bestandteil der elektrischen Systementwicklung. Eine Sicherung darf im normalen Betrieb nicht unnötig auslösen, muss bei Fehlern aber zuverlässig innerhalb der geforderten Grenzen abschalten.

Folgende Kriterien sind besonders wichtig:

1. Nennspannung

Die Gleichspannungsbemessung der Sicherung muss zur maximal möglichen Betriebsspannung des geschützten Stromkreises passen. Dabei sind auch die relevanten Betriebszustände und Spannungstoleranzen zu berücksichtigen.

2. Nennstrom

Der Nennstrom muss zur Dauerbelastung, zur Umgebungstemperatur und zu den thermischen Bedingungen im Einbau passen. Ein höherer Nennstrom ist nicht automatisch besser, da dadurch die Schutzwirkung für bestimmte Komponenten beeinträchtigt werden kann.

3. Ausschaltvermögen

Das Ausschaltvermögen muss mindestens den unter den vorgesehenen Bedingungen möglichen Fehlerstrom abdecken. Bei Hochvoltbatterien ist dieser Punkt besonders wichtig.

4. Zeit-Strom-Kennlinie

Die Sicherung muss zwischen zulässigen Betriebsströmen, kurzzeitigen Stromspitzen und gefährlichen Überströmen unterscheiden können. Maßgeblich sind die Kennlinien des konkreten Produkts.

5. Temperatur und Einbaubedingungen

Umgebungstemperatur, Anschlusswiderstände, Kühlung und Einbausituation beeinflussen das thermische Verhalten. Die Strombelastbarkeit muss deshalb anhand der tatsächlichen Einsatzbedingungen überprüft werden.

6. Abstimmung mit dem Batteriemanagementsystem

Das Batteriemanagementsystem (BMS) überwacht relevante Batterieparameter und kann bei erkannten Fehlern Schutzmaßnahmen auslösen. Die Sicherung ergänzt diese elektronischen Schutzfunktionen durch eine physische Stromunterbrechung, wenn ihre Auslösebedingungen erreicht werden.

Beide Schutzebenen müssen aufeinander abgestimmt sein. Eine Schmelzsicherung ersetzt weder das BMS noch andere erforderliche Schutz- und Abschalteinrichtungen.

7. EV-Sicherung und herkömmliche Sicherung: Was ist der Unterschied?

EV-Sicherungen unterscheiden sich von vielen herkömmlichen Sicherungen vor allem durch ihre Auslegung auf Hochvolt-Gleichstrom, hohe Fehlerströme und anspruchsvolle Betriebsprofile.

Wichtig ist, dass nicht jede herkömmliche Sicherung ausschließlich für Niederspannung geeignet ist und nicht jede EV-Sicherung für sämtliche Hochvoltanwendungen verwendet werden kann. Maßgeblich sind immer die technischen Spezifikationen und Zulassungen des jeweiligen Produkts.

8. Warum Eaton Bussmann bei der Entwicklung von Elektrofahrzeugen berücksichtigen?

Bei der Entwicklung eines Elektrofahrzeugs müssen Sicherheit, Bauraum, Gewicht und zuverlässiger Betrieb gemeinsam betrachtet werden. Die Sicherung ist dabei ein wesentlicher Bestandteil des elektrischen Schutzkonzepts.

Die Eaton Bussmann Serie bietet Entwicklern mehrere relevante Ansatzpunkte:

• Anpassung an unterschiedliche Fahrzeugkonzepte: Verschiedene Bauformen und elektrische Kennwerte ermöglichen eine anwendungsspezifische Auswahl.

• Schnelle Schutzreaktion: Geeignete Sicherungstypen können bei Kurzschlussbedingungen die Fehlerenergie begrenzen.

• Berücksichtigung realer Lastprofile: Simulationen und technische Validierung unterstützen die Auswahl der passenden Sicherung.

• Integration in Hochvoltsysteme: Unterschiedliche Ausführungen decken verschiedene Spannungs- und Stromanforderungen ab.

• Qualitätsorientierte Fertigung: Die Fertigung unter dem Qualitätsmanagementsystem IATF 16949 unterstützt die Anforderungen an automobile Anwendungen.

Die Vorteile im konkreten Fahrzeug hängen von der gewählten Baureihe, der korrekten Dimensionierung und der Integration in das Gesamtsystem ab.

Fazit: Das Funktionsprinzip von EV-Sicherungen verstehen und richtig anwenden

EV-Sicherungen sind ein unverzichtbarer Bestandteil des elektrischen Schutzkonzepts moderner Elektrofahrzeuge. Ihr Funktionsprinzip beruht auf der gezielten Erwärmung und dem Schmelzen eines Sicherungselements bei Überstrom. Bei Hochvoltanwendungen kommt der sicheren Löschung des entstehenden Lichtbogens eine entscheidende Bedeutung zu.

Eaton Bussmann EV-Sicherungen verbinden anwendungsspezifische Auslegung, schnelle Schutzreaktion und hohe Ausschaltfähigkeit, um die Anforderungen moderner Batterie-, Antriebs- und Ladesysteme zu erfüllen.

Für eine zuverlässige Schutzfunktion sind jedoch nicht nur die Nennspannung und der Nennstrom entscheidend. Ebenso wichtig sind das Ausschaltvermögen, die Zeit-Strom-Kennlinie, die thermischen Bedingungen und die Abstimmung mit den übrigen Schutzkomponenten.

Wer diese Faktoren bereits bei der Entwicklung berücksichtigt, schafft eine wichtige Grundlage für sichere, zuverlässige und leistungsfähige elektrische Systeme in der Elektromobilität.

Hinweis: Die konkrete Auswahl und Dimensionierung einer Eaton Bussmann Sicherung muss anhand des jeweiligen Produktdatenblatts und der tatsächlichen Anwendungsbedingungen erfolgen. Hochvoltsysteme dürfen ausschließlich von entsprechend qualifiziertem Fachpersonal ausgelegt und bearbeitet werden.
