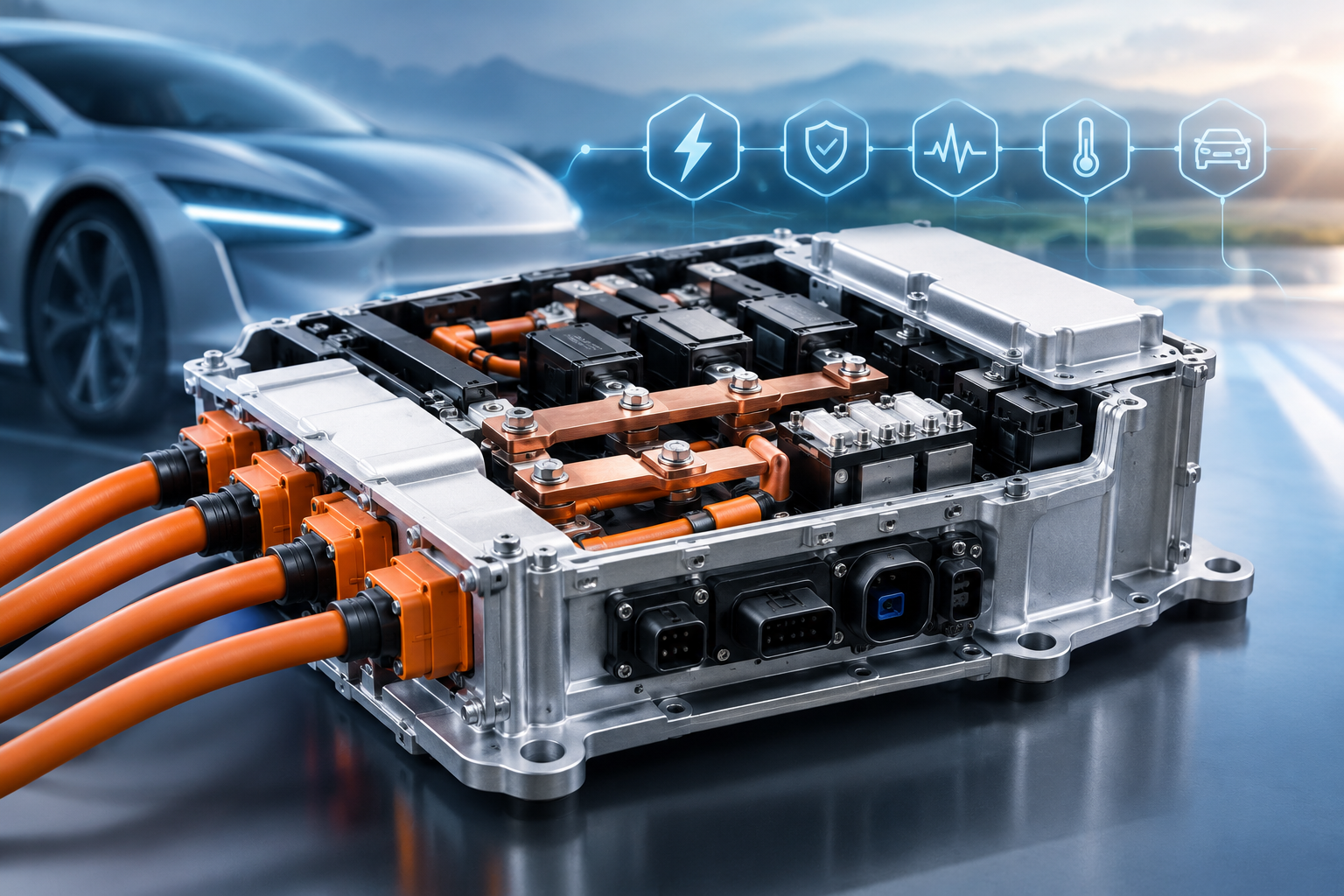

Der ultimative Leitfaden zur Auswahl von Energiespeichersicherungen für Stromverteilungseinheiten (PDUs)

Einleitung

Mit dem zunehmenden Ausbau erneuerbarer Energien, moderner Batteriespeichertechnologien und industrieller Energieinfrastrukturen gewinnen elektrische Sicherheit und Systemzuverlässigkeit immer mehr an Bedeutung. Stromverteilungseinheiten (Power Distribution Units, PDUs) spielen eine entscheidende Rolle bei der sicheren und effizienten Verteilung elektrischer Energie. Sie kommen unter anderem in Batteriespeichersystemen (BESS), Photovoltaikanlagen, Ladestationen für Elektrofahrzeuge und industriellen Anlagen zum Einsatz.

Eine der wichtigsten Komponenten zur Gewährleistung der Sicherheit von PDUs ist die elektrische Sicherung. Energiespeichersicherungen schützen elektrische Systeme vor Überströmen, Kurzschlüssen und potenziell gefährlichen elektrischen Fehlern. Eine falsch ausgewählte Sicherung kann zu Geräteschäden, ungeplanten Ausfallzeiten, Überhitzung und sogar zu Brandgefahren führen.

Die Auswahl der richtigen Energiespeichersicherung erfordert jedoch mehr als nur die Abstimmung von Spannungs- und Stromwerten. Ingenieure müssen auch das Ausschaltvermögen, die Zeit-Strom-Kennlinie, die Durchlassenergie, die Umgebungstemperatur, die Installationsbedingungen und die geltenden Sicherheitsnormen berücksichtigen.

Dieser umfassende Leitfaden erklärt, wie Sie die passenden Energiespeichersicherungen für Stromverteilungseinheiten auswählen und worauf Ingenieure, Systemintegratoren und Elektrofachkräfte besonders achten sollten.

1. Die Funktion von Energiespeichersicherungen in PDUs verstehen

Eine Stromverteilungseinheit dient dazu, elektrische Energie aufzunehmen und auf mehrere Stromkreise oder angeschlossene Geräte zu verteilen. In Energiespeicheranwendungen steuern PDUs den Energiefluss zwischen Batteriemodulen, Wechselrichtern, Ladeeinrichtungen und weiteren elektrischen Komponenten.

Da diese Systeme mit hohen Strömen und erheblichen Energiemengen arbeiten können, ist ein zuverlässiger Stromkreisschutz unverzichtbar.

Energiespeichersicherungen sind dafür ausgelegt, einen Stromkreis zu unterbrechen, sobald der Strom einen festgelegten sicheren Grenzwert überschreitet. Ihr Hauptzweck besteht darin, übermäßige Strombelastungen zu verhindern und Batterien, Kabel, elektrische Bauteile und empfindliche elektronische Geräte vor Schäden zu schützen.

Die wichtigsten Aufgaben von Energiespeichersicherungen

Überstromschutz: Sicherungen unterbrechen den Stromkreis, wenn ein übermäßig hoher Strom fließt. Dadurch werden Überhitzung und Schäden an der Kabelisolierung reduziert.

Kurzschlussschutz: Bei einem Kurzschluss können innerhalb kürzester Zeit extrem hohe Fehlerströme entstehen. Geeignete Sicherungen unterbrechen diese Ströme, bevor schwerwiegende Schäden auftreten.

Geräteschutz: Empfindliche Komponenten wie Leistungshalbleiter, Wechselrichter und Batteriemanagementsysteme benötigen einen zuverlässigen Schutz vor elektrischen Fehlern.

Reduzierung der Brandgefahr: Durch die Begrenzung der Fehlerenergie und die Unterbrechung gefährlicher Ströme tragen Sicherungen dazu bei, das Risiko elektrischer Brände zu verringern.

Erhöhung der Systemzuverlässigkeit: Ein geeigneter Stromkreisschutz reduziert das Risiko von Geräteausfällen, Wartungsaufwand und ungeplanten Betriebsunterbrechungen.

2. Warum die richtige Sicherungsauswahl für Energiespeicher-PDUs so wichtig ist

Energiespeichersysteme stellen besondere Anforderungen an den elektrischen Schutz. Im Gegensatz zu vielen herkömmlichen Wechselstromanwendungen verfügen Gleichstromsysteme über keinen natürlichen Nulldurchgang des Stroms. Dadurch ist die Unterbrechung eines elektrischen Lichtbogens deutlich anspruchsvoller.

Entsteht in einem Gleichstromkreis ein Fehler, kann der Lichtbogen bestehen bleiben, sofern die verwendete Schutzeinrichtung nicht speziell für die Unterbrechung des betreffenden Gleichstrom-Fehlerstroms ausgelegt ist.

Deshalb ist die korrekte Sicherungsauswahl insbesondere bei Batteriespeichersystemen und DC-Stromverteilungen von entscheidender Bedeutung.

Eine falsch dimensionierte Sicherung kann bei normalem Betrieb unnötig auslösen oder einen Fehlerstrom möglicherweise nicht sicher unterbrechen. Beide Situationen können erhebliche Risiken verursachen.

Eine geeignete Energiespeichersicherung sollte folgende Anforderungen erfüllen:

• Zuverlässige Unterbrechung von Überlast- und Kurzschlussströmen.

• Ausreichende Spannungsfestigkeit für Gleichstromanwendungen.

• Geeignetes Ausschaltvermögen für den maximal möglichen Fehlerstrom.

• Wirksamer Schutz nachgeschalteter elektrischer Komponenten.

• Kompatibilität mit den tatsächlichen Umgebungsbedingungen.

• Erfüllung der relevanten elektrischen Sicherheitsnormen.

Eine sorgfältige Auswahl von Anfang an verbessert die Sicherheit, Effizienz und Lebensdauer einer PDU.

3. Acht entscheidende Faktoren bei der Auswahl von Energiespeichersicherungen

Die Auswahl einer geeigneten Sicherung erfordert eine systematische Bewertung der elektrischen Eigenschaften, Umgebungsbedingungen und Installationsanforderungen.

Die folgenden acht Faktoren bilden eine praktische Grundlage für die richtige Entscheidung.

3.1 Anforderungen der jeweiligen Anwendung verstehen

Der erste Schritt besteht darin, die konkrete Anwendung zu bestimmen, in der die Sicherung eingesetzt werden soll.

Verschiedene Energiespeicher- und Stromverteilungssysteme weisen unterschiedliche elektrische Eigenschaften und Schutzanforderungen auf.

Zu den typischen Anwendungen gehören:

• Batterie-Energiespeichersysteme (BESS).

• Photovoltaikanlagen.

• DC-Stromverteilungseinheiten.

• Ladeinfrastruktur für Elektrofahrzeuge.

• Industrielle Stromverteilungssysteme.

• Batterie-Lade- und Energieumwandlungssysteme.

Ein Batteriespeichersystem kann beispielsweise aufgrund des geringen Innenwiderstands seiner Batteriemodule sehr hohe Kurzschlussströme erzeugen.

Photovoltaikanlagen benötigen dagegen Sicherungen, die für die jeweiligen Gleichspannungen ausgelegt sind und mögliche Rückströme berücksichtigen.

Die Kenntnis der Anwendung hilft Ingenieuren dabei, die erforderliche Nennspannung, den Nennstrom, das Ausschaltvermögen und die passenden Auslösecharakteristiken zu bestimmen.

3.2 Die richtige Nennspannung auswählen

Die Nennspannung gehört zu den wichtigsten Auswahlkriterien für Energiespeichersicherungen.

Die Spannungsbemessung der Sicherung muss mindestens der maximal auftretenden Spannung des geschützten Stromkreises entsprechen.

Bei Gleichstromanwendungen ist besonders darauf zu achten, dass die Sicherung ausdrücklich für die entsprechende DC-Spannung zugelassen ist.

Die Nennspannungen von AC- und DC-Sicherungen sind nicht ohne Weiteres austauschbar. Ihre Fähigkeiten zur Lichtbogenunterbrechung können sich erheblich unterscheiden.

Bei der Ermittlung der erforderlichen Spannung sollten folgende Faktoren berücksichtigt werden:

• Maximale Betriebsspannung der Batterie.

• Batteriespannung bei vollständiger Aufladung.

• Spannungsschwankungen im System.

• Maximale DC-Zwischenkreisspannung.

• Transiente Spannungszustände.

• Mögliche Spannungserhöhungen bei außergewöhnlichen Betriebsbedingungen.

Eine Sicherung mit einer Nennspannung von beispielsweise 500 V DC kann für einen entsprechenden Gleichstromkreis geeignet sein, sofern auch alle weiteren elektrischen Bemessungswerte und Einsatzbedingungen erfüllt werden.

Überprüfen Sie vor der Installation immer die vom Hersteller angegebene DC-Nennspannung.

3.3 Den passenden Nennstrom bestimmen

Der Nennstrom gibt an, welchen Strom eine Sicherung unter festgelegten Betriebsbedingungen führen kann, ohne ungewollt auszulösen.

Die richtige Dimensionierung ist entscheidend, um sowohl einen zuverlässigen Betrieb als auch einen wirksamen Schutz zu gewährleisten.

Eine zu niedrig dimensionierte Sicherung kann bei normalem Betrieb unnötig auslösen.

Eine überdimensionierte Sicherung bietet dagegen möglicherweise keinen ausreichenden Schutz für die angeschlossenen Leitungen und Geräte.

Bei der Bestimmung des erforderlichen Nennstroms sollten folgende Aspekte berücksichtigt werden:

• Normaler Betriebsstrom.

• Maximaler Dauerlaststrom.

• Vorübergehende Überlastbedingungen.

• Anlauf- und Ladestrom.

• Umgebungstemperatur.

• Strombelastbarkeit der Kabel.

• Vom Hersteller empfohlene Derating-Faktoren.

Der Sicherungsnennstrom muss auf die geschützten Leiter und elektrischen Komponenten abgestimmt sein.

Dabei ist es wichtig, zwischen dem Nennstrom der Sicherung und dem tatsächlich fließenden Betriebsstrom zu unterscheiden. Das Auslöseverhalten hängt vom Zusammenspiel zwischen Stromhöhe, Einwirkdauer und Betriebstemperatur ab.

3.4 Das Ausschaltvermögen bewerten

Das Ausschaltvermögen, auch Ausschaltkapazität genannt, bezeichnet den maximalen prospektiven Fehlerstrom, den eine Sicherung bei ihrer festgelegten Betriebsspannung und unter den angegebenen Bedingungen sicher unterbrechen kann.

Dieser Wert ist besonders bei Batterie-Energiespeichersystemen von großer Bedeutung.

Batteriesysteme können aufgrund ihres geringen Innenwiderstands und ihrer hohen gespeicherten Energie erhebliche Kurzschlussströme liefern.

Überschreitet der verfügbare Fehlerstrom das Ausschaltvermögen der Sicherung, kann diese den Fehler möglicherweise nicht sicher unterbrechen.

Mögliche Folgen sind:

• Elektrische Lichtbögen.

• Beschädigung des Sicherungsgehäuses.

• Zerstörung elektrischer Komponenten.

• Brandgefahr.

• Gefährdung von Personen.

Ingenieure sollten deshalb den maximal möglichen prospektiven Kurzschlussstrom am Einbauort der Sicherung berechnen oder anhand geeigneter Systemdaten ermitteln.

Das Ausschaltvermögen der ausgewählten Sicherung muss mindestens dem verfügbaren Fehlerstrom entsprechen.

Eine Sicherung mit einem Ausschaltvermögen von beispielsweise 20 kA kann für ein System geeignet sein, dessen berechneter prospektiver Fehlerstrom diesen Wert nicht überschreitet. Voraussetzung ist, dass auch die Spannungsbemessung und sämtliche weiteren Betriebsbedingungen erfüllt sind.

Die Auswahl einer Sicherung sollte niemals ausschließlich anhand des Nennstroms erfolgen. Das Ausschaltvermögen muss immer überprüft werden.

3.5 Betriebstemperatur und Umgebungsbedingungen berücksichtigen

Die Umgebungsbedingungen können die Leistung und Zuverlässigkeit einer Sicherung erheblich beeinflussen.

Energiespeicher-PDUs werden häufig in Schaltschränken, Industrieanlagen, Außeninstallationen oder Batteriegehäusen betrieben. Dort können Temperatur und Luftfeuchtigkeit stark schwanken.

Hohe Umgebungstemperaturen können die Betriebstemperatur einer Sicherung erhöhen und ihre zulässige Strombelastbarkeit beeinflussen.

Wichtige Umgebungsfaktoren sind:

Umgebungstemperatur: Erhöhte Temperaturen können eine Stromreduzierung erforderlich machen, um ein vorzeitiges Auslösen zu vermeiden.

Luftfeuchtigkeit: Hohe Feuchtigkeit kann Korrosion und die Alterung elektrischer Kontakte und Isolierungen begünstigen.

Aufstellhöhe: Mit zunehmender Höhe können sich Kühlbedingungen und Wärmeabfuhr verändern, was die Leistungsfähigkeit elektrischer Komponenten beeinflussen kann.

Vibrationen: Industrielle Anlagen und mobile Energiespeichersysteme können Vibrationen ausgesetzt sein, die zusätzliche Anforderungen an mechanische Verbindungen stellen.

Gehäusebedingungen: Eine eingeschränkte Luftzirkulation und begrenzte Einbauräume können zu höheren Betriebstemperaturen führen.

Prüfen Sie vor der endgültigen Auswahl immer die Umgebungsbedingungen und die vom Hersteller angegebenen Derating-Empfehlungen.

3.6 Zeit-Strom-Kennlinien untersuchen

Die Zeit-Strom-Kennlinie beschreibt, wie schnell eine Sicherung bei unterschiedlichen Stromstärken auslöst.

Diese Kennlinie ist entscheidend, damit eine Sicherung angemessen auf elektrische Fehler reagiert, ohne den normalen Betrieb unnötig zu unterbrechen.

Bei einem geringfügigen Überstrom kann beispielsweise eine längere Auslösezeit erforderlich sein, während ein schwerer Kurzschluss möglichst schnell unterbrochen werden sollte.

Die Auswertung der Zeit-Strom-Kennlinie hilft Ingenieuren festzustellen, ob eine Sicherung ausreichenden Schutz für die angeschlossenen Geräte bietet.

Darüber hinaus ermöglicht sie eine bessere Abstimmung zwischen vor- und nachgeschalteten Schutzeinrichtungen.

Eine korrekte Schutzkoordination stellt sicher, dass möglichst zuerst die Sicherung auslöst, die sich am nächsten an der Fehlerstelle befindet. Dadurch können unnötige Abschaltungen anderer Systembereiche vermieden werden.

Bei der Bewertung der Zeit-Strom-Kennlinie sollten folgende Faktoren berücksichtigt werden:

• Normaler Laststrom.

• Erwartete vorübergehende Überlastungen.

• Kurzschlussstromwerte.

• Erforderliche Fehlerabschaltzeiten.

• Abstimmung mit vorgeschalteten Schutzeinrichtungen.

• Schutzanforderungen empfindlicher elektronischer Komponenten.

Eine richtig ausgewählte Sicherung bietet ein ausgewogenes Verhältnis zwischen Betriebskontinuität und zuverlässigem Fehlerschutz.

3.7 Durchlassenergie (I²t) berücksichtigen

Die Durchlassenergie, üblicherweise als I²t angegeben, beschreibt die thermische Energie, die während des Auslösevorgangs einer Sicherung mit dem Stromfluss verbunden ist.

Dieser Parameter ist besonders wichtig, wenn empfindliche elektrische Komponenten vor Schäden durch Kurzschlussströme geschützt werden müssen.

Eine Sicherung mit geeigneten Durchlassenergiewerten kann die thermische und mechanische Belastung nachgeschalteter Komponenten während eines Fehlers reduzieren.

Dabei werden zwei wichtige I²t-Werte unterschieden:

Vorlichtbogen-I²t: Die Energie, die erforderlich ist, um das Schmelzelement zu erwärmen und zu schmelzen, bevor ein Lichtbogen entsteht.

Gesamtausschalt-I²t: Die gesamte Durchlassenergie während des vollständigen Unterbrechungsvorgangs einschließlich der Lichtbogenphase.

Bei Energiespeicher-PDUs kann ein geeigneter Gesamtausschalt-I²t-Wert dazu beitragen, folgende Komponenten zu schützen:

• Halbleiterbauelemente.

• Leistungsumrichter.

• Batterieverbindungen.

• Elektrische Leiter.

• Empfindliche elektronische Komponenten.

Allerdings ist der niedrigste I²t-Wert nicht automatisch die beste Wahl. Die Sicherung muss gleichzeitig die Anforderungen an Spannung, Strom, Ausschaltvermögen und Schutzkoordination erfüllen.

3.8 Normen und Zertifizierungen überprüfen

Die Einhaltung anerkannter elektrischer Sicherheitsnormen ist bei der Auswahl von Sicherungen für Energiespeicher- und Stromverteilungsanwendungen unverzichtbar.

Relevante Normen legen Anforderungen an Konstruktion, elektrische Leistungsfähigkeit, Prüfverfahren und Sicherheit von Sicherungen fest.

Zu den wichtigen Normen gehören:

• IEC 60269: Niederspannungssicherungen.

• IEC 60269-1: Allgemeine Anforderungen an Niederspannungssicherungen.

• IEC 60269-4: Zusätzliche Anforderungen an Sicherungseinsätze zum Schutz von Halbleiterbauelementen.

• GB 13539: Chinesische Normen für Niederspannungssicherungen.

• Einschlägige UL-Normen für die jeweilige Installation und den Zielmarkt.

Welche Norm tatsächlich anzuwenden ist, hängt vom Sicherungstyp, dem Einsatzgebiet und dem jeweiligen Markt ab.

Ingenieure sollten stets die entsprechenden Zertifizierungsunterlagen, Nennspannungen, Nennströme und Prüfbedingungen überprüfen, anstatt sich ausschließlich auf allgemeine Konformitätsangaben zu verlassen.

4. Sicherungsaufbau und Materialien richtig bewerten

Neben den elektrischen Bemessungswerten beeinflussen auch der innere Aufbau und die verwendeten Materialien die Leistung und Zuverlässigkeit einer Energiespeichersicherung.

Mehrere konstruktive Merkmale verdienen besondere Aufmerksamkeit.

Silberschmelzleiter

Silber wird aufgrund seiner hervorragenden elektrischen Leitfähigkeit und seiner definierten Schmelzeigenschaften häufig für hochwertige Sicherungselemente verwendet.

Ein entsprechend konstruierter Silberschmelzleiter ermöglicht ein zuverlässiges Schaltverhalten und eine gleichmäßige Fehlerunterbrechung.

Hochreiner Quarzsand

Quarzsand wird häufig als Lichtbogenlöschmittel in leistungsstarken Sicherungseinsätzen verwendet.

Wenn das Sicherungselement schmilzt und ein elektrischer Lichtbogen entsteht, hilft die Quarzfüllung dabei, Wärme aufzunehmen und den Lichtbogen zu löschen.

Dies ist besonders bei Gleichstromanwendungen wichtig, da die Lichtbogenunterbrechung hier anspruchsvoller ist.

Keramik- oder Epoxidharzgehäuse

Das Sicherungsgehäuse sorgt für elektrische Isolation und mechanischen Schutz.

Keramische Werkstoffe werden häufig eingesetzt, da sie eine hohe Temperaturbeständigkeit und gute elektrische Isolationseigenschaften aufweisen.

Andere Gehäusematerialien können je nach Sicherungskonstruktion, Betriebsspannung und Anwendung ebenfalls geeignet sein.

Die gesamte Sicherungsbaugruppe muss daraufhin geprüft werden, ob ihre Konstruktion für die vorgesehene elektrische Umgebung geeignet ist.

5. Baugröße und Installationskompatibilität berücksichtigen

Die elektrische Leistungsfähigkeit ist nur ein Teil einer erfolgreichen Sicherungsauswahl. Die mechanische Kompatibilität ist ebenso wichtig.

Eine Sicherung muss korrekt in den vorgesehenen Sicherungshalter oder die entsprechende Montageeinrichtung passen.

Vor dem Kauf oder der Installation sollten folgende Punkte überprüft werden:

• Gesamtabmessungen der Sicherung.

• Anschlusskonfiguration.

• Montageart.

• Kontaktabmessungen.

• Kompatibilität mit dem Sicherungshalter.

• Erforderliche elektrische Luft- und Kriechstrecken.

• Thermische Einbaubedingungen.

Falsche Abmessungen können zu schlechten elektrischen Kontakten, erhöhtem Übergangswiderstand, Überhitzung und möglichen Verbindungsausfällen führen.

Bei PDU-Anwendungen mit hohen Strömen sind ein ausreichender Kontaktdruck und sichere elektrische Verbindungen besonders wichtig.

Verwenden Sie ausschließlich kompatible Sicherungshalter und beachten Sie die Installationsvorgaben des Herstellers.

6. Typische Anwendungsbereiche von Energiespeichersicherungen in PDUs

Energiespeichersicherungen kommen in zahlreichen Branchen zum Einsatz, in denen eine zuverlässige Energieverteilung und ein wirksamer Stromkreisschutz erforderlich sind.

6.1 Batterie-Energiespeichersysteme

Batterie-Energiespeichersysteme speichern elektrische Energie zur späteren Nutzung. Sie unterstützen die Integration erneuerbarer Energien, die Netzstabilisierung und die Notstromversorgung.

Sicherungen schützen Batteriemodule, DC-Sammelschienen und Stromverteilungskreise vor Überströmen und Kurzschlüssen.

Da Batteriesysteme erhebliche Fehlerströme erzeugen können, sind das Ausschaltvermögen und die DC-Nennspannung besonders wichtige Auswahlkriterien.

6.2 Photovoltaikanlagen

Photovoltaikanlagen erzeugen Gleichstrom, der verteilt und anschließend in nutzbaren Wechselstrom umgewandelt wird.

Sicherungen schützen unter anderem PV-Strings, DC-Sammelkreise und die zugehörigen Stromverteilungskomponenten.

Geeignete DC-Schutzvorrichtungen tragen dazu bei, Schäden durch außergewöhnliche Strombedingungen zu verhindern.

6.3 Ladeinfrastruktur für Elektrofahrzeuge

Die Ladeinfrastruktur für Elektrofahrzeuge umfasst Leistungsumrichter, Lademodule, DC-Verteilungskreise und Schnittstellen zur Batterieladung.

Sicherungen schützen elektrische Komponenten vor Kurzschlüssen und übermäßigen Strombelastungen.

Bei der Auswahl müssen Betriebsspannung, Dauerstrom, Fehlerstrom und die elektrischen Eigenschaften der Ladeeinrichtung berücksichtigt werden.

6.4 Industrielle Stromverteilung

Industrielle PDUs verteilen elektrische Energie an Maschinen, Steuerungssysteme, Produktionsanlagen und weitere elektrische Verbraucher.

Ein zuverlässiger Sicherungsschutz verhindert, dass sich elektrische Fehler auf weitere Stromkreise ausbreiten.

Richtig ausgewählte Sicherungen können Geräteschäden reduzieren und Produktionsunterbrechungen minimieren.

7. Häufige Fehler bei der Auswahl von Energiespeichersicherungen vermeiden

Auch erfahrenen Elektrofachkräften können bei der Auswahl von Schutzeinrichtungen Fehler unterlaufen.

Die folgenden häufigen Fehler sollten vermieden werden, um die Sicherheit und Zuverlässigkeit des Systems zu verbessern.

Fehler 1: Auswahl ausschließlich anhand des Nennstroms

Ein passender Nennstrom garantiert nicht, dass die Sicherung einen Kurzschluss sicher unterbrechen kann. Überprüfen Sie immer auch die Spannungsbemessung und das Ausschaltvermögen.

Fehler 2: DC-Spannungsanforderungen ignorieren

Gleichstromkreise weisen andere Anforderungen an die Lichtbogenunterbrechung auf als Wechselstromkreise. Stellen Sie sicher, dass die Sicherung ausdrücklich für die vorgesehene DC-Anwendung ausgelegt ist.

Fehler 3: Temperaturbedingte Derating-Faktoren übersehen

Hohe Umgebungstemperaturen können das Betriebsverhalten einer Sicherung beeinflussen. Berücksichtigen Sie stets die tatsächlichen Installationsbedingungen und die Herstellerempfehlungen.

Fehler 4: I²t-Kennwerte nicht berücksichtigen

Ein ungeeigneter Durchlassenergiewert kann empfindliche elektronische Komponenten während eines Fehlers einer übermäßigen thermischen Belastung aussetzen.

Fehler 5: Schutzkoordination vernachlässigen

Eine schlechte Abstimmung zwischen den Schutzeinrichtungen kann unnötige Systemabschaltungen verursachen und die Betriebssicherheit beeinträchtigen.

Fehler 6: Ungeeignete Sicherungshalter verwenden

Falsche Abmessungen oder ungeeignete Montagevorrichtungen können schlechte elektrische Verbindungen und Überhitzung verursachen.

Fehler 7: Relevante Normen außer Acht lassen

Vergewissern Sie sich immer, dass die ausgewählte Sicherung die gesetzlichen und technischen Anforderungen der jeweiligen Anwendung erfüllt.

8. Praktische Checkliste zur Auswahl von Energiespeichersicherungen

Bevor die Auswahl einer Sicherung für eine Stromverteilungseinheit abgeschlossen wird, sollten Ingenieure die folgenden Kriterien überprüfen:

Auswahlkriterium	Was überprüft werden sollte
Anwendung	Batteriespeicher, Photovoltaik, EV-Ladestation oder industrielle PDU
Nennspannung	Mindestens so hoch wie die maximale Systemspannung
Nennstrom	Geeignet für Dauerlast und Betriebsbedingungen
Ausschaltvermögen	Mindestens so hoch wie der prospektive Fehlerstrom
DC-Kompatibilität	Ausdrückliche DC-Spannungs- und Ausschaltbemessung
Zeit-Strom-Kennlinie	Geeignete Betriebs- und Fehlerabschaltzeiten
I²t-Wert	Kompatibel mit der Kurzschlussfestigkeit nachgeschalteter Komponenten
Betriebstemperatur	Für die tatsächliche Umgebungstemperatur geeignet
Umgebungsbedingungen	Feuchtigkeit, Aufstellhöhe, Vibrationen und Gehäusebedingungen
Normen	Einschlägige IEC-, GB-, UL- oder weitere relevante Anforderungen
Abmessungen	Kompatibel mit Sicherungshaltern und Montagevorrichtungen
Schutzkoordination	Korrekte Abstimmung mit vor- und nachgeschalteten Schutzeinrichtungen

Diese Checkliste hilft Ingenieuren, typische Auswahlfehler zu vermeiden und die Zuverlässigkeit von Energiespeicher-Stromverteilungssystemen zu verbessern.

9. Bewährte Verfahren zur langfristigen Sicherstellung der Sicherungszuverlässigkeit

Die Auswahl der richtigen Sicherung ist nur der erste Schritt. Eine regelmäßige Überprüfung und Wartung ist ebenfalls wichtig, um die langfristige Schutzfunktion sicherzustellen.

Zu den empfohlenen Wartungsmaßnahmen gehören:

• Sicherungshalter und Anschlüsse auf Überhitzung untersuchen.

• Elektrische Verbindungen auf Lockerungen und Korrosion überprüfen.

• Beschädigte oder verschlissene Sicherungshalter austauschen.

• Ersatzsicherungen mit identischen und freigegebenen elektrischen Spezifikationen verwenden.

• Schutzeinrichtungen niemals überbrücken oder eigenmächtig verändern.

• Die vom Hersteller empfohlenen Inspektionsintervalle einhalten.

• Nennwerte und Austauschvorgänge der Sicherungen dokumentieren.

• Wartungsarbeiten ausschließlich unter Einhaltung geeigneter elektrischer Sicherheits- und Freischaltverfahren durchführen.

Eine Sicherung, die aufgrund eines Fehlerstroms ausgelöst hat, sollte vor dem Austausch untersucht werden.

Wird einfach eine neue Sicherung eingesetzt, ohne die ursprüngliche Fehlerursache zu identifizieren, besteht das Risiko wiederholter Ausfälle.

10. Fazit: Mehr Sicherheit und Zuverlässigkeit für Stromverteilungseinheiten

Energiespeichersysteme gewinnen in der modernen elektrischen Infrastruktur zunehmend an Bedeutung. Mit steigenden Batteriekapazitäten und wachsenden Anforderungen an die Energieverteilung wird die Auswahl geeigneter Schutzeinrichtungen immer wichtiger.

Eine passende Energiespeichersicherung muss mehr leisten als einen grundlegenden Überstromschutz. Sie benötigt geeignete Spannungs- und Strombemessungswerte, ein ausreichendes Ausschaltvermögen, passende Zeit-Strom-Kennlinien, kontrollierte Durchlassenergie und eine zuverlässige Leistungsfähigkeit unter den tatsächlichen Betriebsbedingungen.

Ingenieure sollten außerdem Umgebungsfaktoren, mechanische Kompatibilität, geltende Normen und die Koordination mit anderen Schutzeinrichtungen berücksichtigen.

Ein systematischer Auswahlprozess hilft dabei, elektrische Risiken zu reduzieren, wertvolle Geräte zu schützen, die Betriebssicherheit zu erhöhen und die langfristige Leistungsfähigkeit von Stromverteilungseinheiten zu unterstützen.

Letztendlich ist eine sorgfältige Sicherungsauswahl ein entscheidender Schritt auf dem Weg zu sichereren, effizienteren und zuverlässigeren Energiespeicher- und Stromverteilungssystemen.

Häufig gestellte Fragen (FAQs)

1. Was ist eine Energiespeichersicherung?

Eine Energiespeichersicherung ist eine elektrische Schutzeinrichtung, die dafür ausgelegt ist, übermäßige Ströme und Kurzschlussfehler in Batteriespeichersystemen, DC-Stromverteilungseinheiten und verwandten elektrischen Anlagen zu unterbrechen.

2. Warum sind Sicherungen in Stromverteilungseinheiten wichtig?

Sicherungen schützen PDU-Stromkreise und angeschlossene Geräte vor Überströmen und Kurzschlüssen. Sie helfen dabei, Überhitzung, elektrische Schäden und potenziell gefährliche Fehlerzustände zu verhindern.

3. Wie wähle ich die richtige Nennspannung einer Sicherung aus?

Wählen Sie eine Sicherung, deren Nennspannung mindestens der maximalen Spannung des geschützten Stromkreises entspricht. Bei Gleichstromsystemen muss die Sicherung ausdrücklich für die entsprechende DC-Spannung und das erforderliche Ausschaltvermögen ausgelegt sein.

4. Was bedeutet Ausschaltvermögen bei einer Sicherung?

Das Ausschaltvermögen bezeichnet den maximalen prospektiven Fehlerstrom, den eine Sicherung unter den festgelegten Spannungs- und Betriebsbedingungen sicher unterbrechen kann. Es muss mindestens dem maximal verfügbaren Kurzschlussstrom am Einbauort entsprechen.

5. Was bedeutet I²t bei der Sicherungsauswahl?

I²t beschreibt die thermische Energie, die während des Auslösevorgangs mit dem Stromfluss durch eine Sicherung verbunden ist. Der Wert hilft Ingenieuren dabei, die mögliche thermische Belastung nachgeschalteter elektrischer Komponenten während eines Fehlers zu bewerten.

6. Kann eine AC-Sicherung in einem DC-Stromverteilungssystem verwendet werden?

Nicht automatisch. Wechselstrom- und Gleichstromanwendungen stellen unterschiedliche Anforderungen an die Lichtbogenunterbrechung. Eine Sicherung muss über eine geeignete DC-Nennspannung und ein ausreichendes Ausschaltvermögen für den vorgesehenen Stromkreis verfügen.

7. Welche Normen sollten Energiespeichersicherungen erfüllen?

Zu den relevanten Normen können IEC 60269, GB 13539 und einschlägige UL-Normen gehören. Die konkreten Anforderungen hängen vom Sicherungstyp, der Anwendung und dem Installationsmarkt ab.

8. Wie beeinflusst die Umgebungstemperatur die Leistung einer Sicherung?

Hohe Umgebungstemperaturen können die Betriebstemperatur der Sicherung erhöhen und ihre effektive Strombelastbarkeit reduzieren. Deshalb sollten bei der Auswahl und Installation geeignete Temperatur-Derating-Faktoren berücksichtigt werden.

9. Was ist der Unterschied zwischen Vorlichtbogen-I²t und Gesamtausschalt-I²t?

Der Vorlichtbogen-I²t-Wert beschreibt die Energie, die zum Schmelzen des Sicherungselements erforderlich ist. Der Gesamtausschalt-I²t-Wert umfasst zusätzlich die Energie während der Lichtbogenphase bis zur vollständigen Unterbrechung des Stromkreises.

10. Wie häufig sollten Energiespeichersicherungen überprüft werden?

Die Inspektionshäufigkeit hängt von den Betriebsbedingungen, der Systemkonstruktion und den Wartungsempfehlungen des Herstellers ab. Regelmäßige Prüfungen sollten Überhitzung, Korrosion, beschädigte Bauteile und lose elektrische Verbindungen berücksichtigen.
