Eaton Bussmann Series Sicherungssockel und Sicherungshalter: Produktsortiment, Auswahlhilfe und Anwendungen

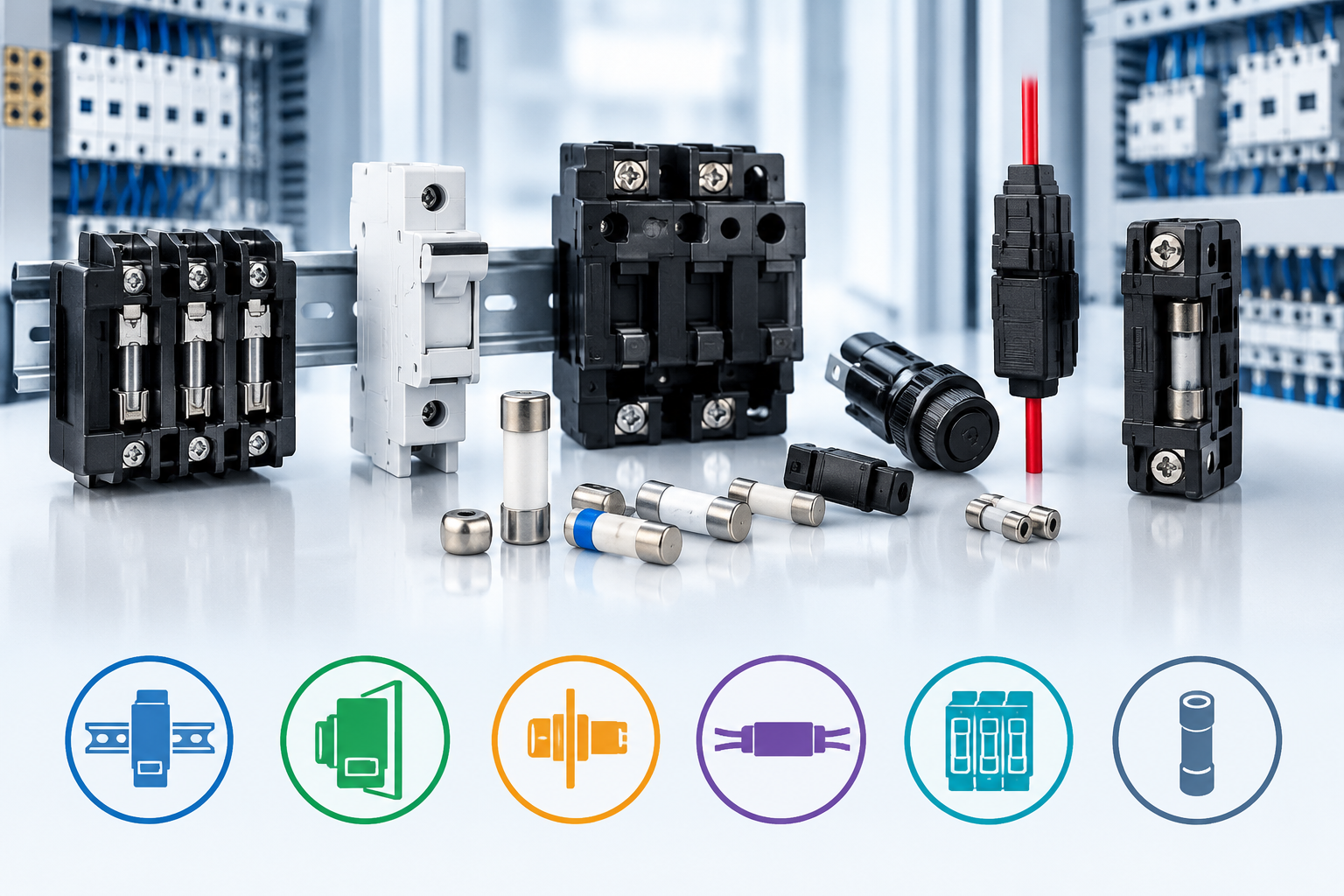

Einführung in die Eaton Bussmann Series Sicherungssockel und Sicherungshalter

Ein zuverlässiger elektrischer Überstromschutz beginnt mit der Auswahl der passenden Sicherung und einer geeigneten Befestigungslösung. Sicherungssockel und Sicherungshalter der Eaton Bussmann Series wurden für unterschiedliche Sicherungstypen und elektrische Anwendungen entwickelt. Sie unterstützen Elektroingenieure, Schaltschrankbauer, Wartungstechniker und Hersteller elektrischer Anlagen bei der Integration von Sicherungen in ihre Systeme.

Der Eaton Bussmann Series Full Line Catalog 1007, Abschnitt 8, behandelt Sicherungssockel und Sicherungshalter für industrielle Steuerungen, elektrische Verteilungen und weitere Anwendungen im Bereich des Stromkreisschutzes. Das Sortiment umfasst Produktfamilien für unterschiedliche Sicherungsklassen, Baugrößen, Strombelastbarkeiten und Montagearten.

Von Sicherungshaltern für die DIN-Schienenmontage über Sicherungssockel für die Schalttafelmontage bis hin zu Sicherungshaltern für den Leitungseinbau bietet der Katalog eine technische Grundlage für die Auswahl geeigneter Komponenten.

Was sind Sicherungssockel und Sicherungshalter?

Sicherungssockel und Sicherungshalter dienen der sicheren Aufnahme und elektrischen Einbindung von Sicherungen in einen Stromkreis. Sie stellen die erforderlichen elektrischen Anschlüsse bereit und ermöglichen den Einbau, die Kontrolle und den Austausch geeigneter Sicherungen im Rahmen von Wartungs- und Servicearbeiten.

Obwohl die Begriffe teilweise synonym verwendet werden, unterscheiden sich die Bauformen und Einsatzbereiche der Produkte.

• Sicherungssockel: Bieten eine Montagebasis mit elektrischen Anschlüssen für kompatible Sicherungen. Sie werden häufig in Schaltschränken und elektrischen Verteilungen eingesetzt.

• Sicherungshalter: Nehmen eine passende Sicherung in einer definierten Montagekonfiguration auf, beispielsweise auf einer DIN-Schiene, in einer Schalttafel oder innerhalb einer Leitung.

• Sicherungsverteilerblöcke: Kombinieren je nach Ausführung die Absicherung und Stromverteilung in einer Baugruppe.

Bei der Auswahl kommt es nicht allein auf die mechanischen Abmessungen an. Auch die Sicherungskompatibilität, die Spannungs- und Stromwerte, die Anschlussanforderungen, der verfügbare Bauraum und die geltenden elektrischen Normen müssen berücksichtigt werden.

Überblick über den Eaton Bussmann Series Full Line Catalog 1007, Abschnitt 8

Abschnitt 8 des Eaton Bussmann Series Full Line Catalog 1007 ist den Sicherungssockeln und Sicherungshaltern gewidmet. Die Ausgabe vom Oktober 2018 gliedert die Produkte nach Sicherungstyp, Baugröße, Anwendung und Montageart.

Zu den wichtigsten Produktkategorien gehören:

1. Sicherungssockel für Class-CC- und Midget-Sicherungen

Sicherungssockel für Class-CC- und Midget-Sicherungen kommen in kompakten Stromkreisschutzanwendungen zum Einsatz, beispielsweise in industriellen Steuerungen und Steuerstromkreisen.

Der Katalog enthält modulare Sicherungssockelfamilien wie BCM und BMM sowie weitere Varianten für die Schalttafel- und DIN-Schienenmontage. Abhängig vom jeweiligen Modell ermöglichen diese Produkte die Integration kompatibler Sicherungen in Steuerungsanlagen, bei denen eine platzsparende Bauweise, gute Zugänglichkeit und die korrekte Sicherungsauswahl wichtig sind.

2. Sicherungshalter für die DIN-Schienenmontage

Sicherungshalter für die DIN-Schienenmontage sind für Installationen mit standardisierten Tragschienen in Schaltschränken und elektrischen Gehäusen vorgesehen.

Der Katalog umfasst unter anderem die Produktfamilien CHCC, CHM, NDNF1 und OPM. Je nach Ausführung sind diese Halter für unterschiedliche Sicherungstypen und Baugrößen geeignet.

Die DIN-Schienenmontage erleichtert häufig die Montage und Wartung von Schaltschränken. Sie ermöglicht eine einheitliche Befestigung und unterstützt eine übersichtliche Anordnung der Schutzkomponenten innerhalb des Gehäuses.

3. Sicherungssockel für die Schalttafelmontage

Sicherungssockel für die Schalttafelmontage eignen sich für Anwendungen, bei denen die Komponenten direkt an einer Schalttafel oder einer Geräteoberfläche befestigt werden sollen.

Zum Sortiment in Abschnitt 8 gehören unter anderem die Produktfamilien 3743, 4421, 4515, BG und G. Die geeignete Ausführung richtet sich nach der verwendeten Sicherung, den elektrischen Nennwerten, der Anschlusskonfiguration und den mechanischen Montageanforderungen.

Diese Komponenten eignen sich insbesondere für Maschinen, Industrieanlagen und Steuerungsbaugruppen, in denen Sicherungen an einer definierten Position montiert werden müssen.

4. Sicherungshalter für den Einbau durch eine Schalttafel

Sicherungshalter für den Schalttafeleinbau ermöglichen den Zugriff auf die Sicherung über eine Öffnung in der Schalttafel oder Gehäusewand. Sie sind besonders dann praktisch, wenn Wartungspersonal eine Sicherung austauschen muss, ohne unmittelbar auf den Innenraum der Anlage zugreifen zu müssen.

Abschnitt 8 enthält mehrere Produktfamilien für unterschiedliche Sicherungsabmessungen, darunter HTB, HJL, HK, HKP, HLD, HPC, HPD, HPF, HPG, HPM und HPS.

Die Eignung hängt von der jeweiligen Baureihe ab. Deshalb sollten vor der Installation die Sicherungsabmessungen, elektrischen Nennwerte, erforderlichen Montageausschnitte und Anschlussdaten überprüft werden.

5. Sicherungshalter für den Leitungseinbau

Sicherungshalter für den Leitungseinbau werden in eine Leitung oder eine geeignete Verdrahtungsbaugruppe integriert. Sie stellen einen definierten Einbauplatz für eine kompatible Sicherung innerhalb des Strompfads bereit.

Der Katalog umfasst Halterfamilien für verschiedene Sicherungsgrößen und -klassen, darunter HFA, HFB, HEB, HHB, HR, HM, HRK, HEX und HEY.

Je nach Modell kommen diese Produkte beispielsweise für Geräteverdrahtungen, Hilfsstromkreise und weitere Anwendungen infrage, bei denen eine Sicherung innerhalb einer Leitung oder Leiteranordnung positioniert werden soll.

6. Sicherungssockel für weitere Sicherungsklassen

Der Katalog behandelt außerdem Sicherungssockel und Sicherungshalter für die Sicherungsklassen G, J und T sowie weitere Sicherungsformate und NH-Sicherungsanwendungen.

Diese Produktgruppen erfüllen unterschiedliche Anforderungen an den Stromkreisschutz. Sie unterscheiden sich unter anderem hinsichtlich ihrer Strom- und Spannungswerte, Abmessungen, Ausschaltvermögen und Montagearten. Eine Austauschbarkeit kann daher nicht grundsätzlich vorausgesetzt werden.

Die Sicherung und der dazugehörige Sockel beziehungsweise Halter müssen stets als kompatible Kombination ausgewählt werden.

Vorteile der richtigen Auswahl von Sicherungssockeln und Sicherungshaltern

Die passende Sicherungsaufnahme verbessert die Funktionalität und Wartungsfreundlichkeit elektrischer Installationen.

Übersichtliche Schaltschrankplanung

Geeignete Sicherungssockel und DIN-Schienenhalter unterstützen eine strukturierte Anordnung der Schutzkomponenten im Schaltschrank. Dadurch können die Identifikation einzelner Stromkreise und spätere Wartungsarbeiten erleichtert werden.

Kompatibilität mit bestimmten Sicherungstypen

Sicherungssockel und Sicherungshalter sind für definierte Sicherungsklassen, Baugrößen und Konfigurationen ausgelegt. Die richtige Auswahl stellt sicher, dass die Sicherung mechanisch passend aufgenommen wird und die elektrischen Anschlüsse den Anforderungen der Anwendung entsprechen.

Vereinfachte Wartung

Gut zugängliche Sicherungsaufnahmen können die Kontrolle und den Austausch von Sicherungen erleichtern. Welche Ausführung am besten geeignet ist, hängt von der Einbausituation, dem Gehäusedesign und den Wartungsabläufen ab.

Flexible Montageoptionen

DIN-Schienenmontage, Schalttafelmontage, Einbau durch die Schalttafel und Leitungseinbau bieten unterschiedliche Möglichkeiten, die Sicherungsaufnahme an die räumlichen und elektrischen Anforderungen der Anlage anzupassen.

Platzbewusste Konstruktion

Modulare Produkte und integrierte Stromverteilungslösungen können dazu beitragen, den verfügbaren Platz im Schaltschrank effizient zu nutzen. Die tatsächliche Platzersparnis hängt vom gewählten Produkt, der Anschlussanordnung und dem Gesamtdesign der Anlage ab.

So wählen Sie den passenden Eaton Bussmann Sicherungssockel oder Sicherungshalter aus

Die richtige Komponentenauswahl ist entscheidend für die elektrische Kompatibilität und einen zuverlässigen Stromkreisschutz. Bei der Produktauswahl sollten die folgenden Kriterien berücksichtigt werden.

1. Sicherungsklasse und Sicherungstyp bestimmen

Zunächst muss feststehen, welche Sicherung für die Anwendung benötigt wird. Dazu können beispielsweise Class CC, Class G, Class J, Class T, Midget-Sicherungen oder andere unterstützte Bauformen gehören.

Der Sicherungssockel beziehungsweise Sicherungshalter muss ausdrücklich für den jeweiligen Sicherungstyp geeignet sein. Ähnlich aussehende Sicherungen sind nicht zwangsläufig untereinander austauschbar.

2. Spannungs- und Stromwerte überprüfen

Prüfen Sie die erforderliche Systemspannung und den Nennstrom der Sicherung. Anschließend muss bestätigt werden, dass die ausgewählte Montagekomponente für die konkrete Anwendung geeignet ist.

Es sollte nicht davon ausgegangen werden, dass alle Produkte einer Baureihe identische elektrische Kennwerte aufweisen. Maßgeblich sind die technischen Daten des jeweiligen Modells und die geltenden Einsatzbedingungen.

3. Geeignete Montageart auswählen

Berücksichtigen Sie den verfügbaren Platz und die Zugänglichkeit der Sicherung bei Installation und Wartung.

• DIN-Schienenmontage: Geeignet, wenn die Anlage mit kompatiblen Tragschienen aufgebaut ist.

• Schalttafelmontage: Sinnvoll für die direkte Befestigung an einer Schalttafel oder Geräteoberfläche.

• Einbau durch die Schalttafel: Empfehlenswert, wenn die Sicherung von außen zugänglich sein soll.

• Leitungseinbau: Eine mögliche Lösung für geeignete Verdrahtungs- und Leiteranwendungen.

4. Anschluss- und Leiterkompatibilität prüfen

Kontrollieren Sie den Anschlusstyp, den Leiterquerschnitt, die Verdrahtungskonfiguration und die Installationsvorgaben. Die Anschlüsse müssen für die verwendeten Leiter geeignet sein und gemäß den Herstelleranweisungen montiert werden.

5. Sicherheits- und Konformitätsanforderungen berücksichtigen

Prüfen Sie die erforderlichen Produktzulassungen, Umgebungsbedingungen, gegebenenfalls den Kurzschlussstrom-Nennwert und alle relevanten Anforderungen der elektrischen Anlage sowie der geltenden Normen.

Der Nennwert eines Sicherungshalters allein belegt nicht automatisch die Kurzschlussfestigkeit der gesamten Baugruppe. Je nach Anwendung sind eine systembezogene Abstimmung und zusätzliche Nachweise erforderlich.

6. Exakte Katalognummer überprüfen

Verwenden Sie die Produkttabellen, Maßzeichnungen und Bestellinformationen des Katalogs, um die passende Katalognummer zu bestimmen. Falls mehrere Anschluss- oder Montagevarianten angeboten werden, muss der vollständige Bestellcode überprüft werden. Die Bezeichnung der Produktfamilie allein reicht nicht aus.

Typische Einsatzbereiche für Sicherungssockel und Sicherungshalter

Sicherungssockel und Sicherungshalter der Eaton Bussmann Series können bei geeigneter Produktauswahl in verschiedenen elektrischen Anlagen und Geräten eingesetzt werden.

Industrielle Schaltschränke: Sicherungssockel und DIN-Schienenhalter ermöglichen die Integration geeigneter Sicherungen in Steuerstromkreise und weitere abgesicherte Stromkreise.

Maschinen und Automatisierungsanlagen: Schalttafelmontierte und modulare Sicherungslösungen können den Stromkreisschutz in Maschinensteuerungen und Gerätegehäusen unterstützen.

Elektrische Verteilungen: Kompatible Sicherungssockel lassen sich in geeignete Verteilungskonzepte integrieren, um einzelne Stromkreise abzusichern.

Geräteverdrahtung: Passende Sicherungshalter für den Leitungseinbau ermöglichen eine definierte Positionierung der Sicherung innerhalb geeigneter Verdrahtungsbaugruppen.

Wartung und Ersatzteilbeschaffung: Die Auswahl anhand des Katalogs kann Technikern helfen, Montagekomponenten zu identifizieren, die mit der vorgesehenen Ersatzsicherung und der bestehenden Installation kompatibel sind.

Welche Lösung tatsächlich geeignet ist, hängt von der konkreten Schaltung, den Umgebungsbedingungen, den elektrischen Nennwerten und den geltenden Vorschriften ab.

Warum den Full Line Catalog für die Produktauswahl verwenden?

Der Eaton Bussmann Series Full Line Catalog 1007, Abschnitt 8, bündelt zahlreiche Produktfamilien für Sicherungssockel und Sicherungshalter in einer technischen Referenz.

Die Übersicht unterstützt Anwender dabei, verschiedene Montagearten zu vergleichen und geeignete Produktfamilien für bestimmte Sicherungsklassen und Baugrößen einzugrenzen. Die jeweiligen Produktseiten enthalten zusätzliche Informationen, die für eine fundierte Bewertung benötigt werden.

Für Entwicklungsingenieure, Einkaufsteams und Wartungsfachkräfte erleichtert dies einen strukturierten Auswahlprozess. Zunächst können passende Produktgruppen identifiziert werden, bevor die detaillierten technischen Spezifikationen geprüft werden.

Da die hier zugrunde gelegte Katalogausgabe aus Oktober 2018 stammt, sollten die aktuelle Produktverfügbarkeit, technische Kennwerte, Zulassungen und Bestellinformationen vor der Spezifikation oder Bestellung überprüft werden.

Häufig gestellte Fragen zu Eaton Bussmann Sicherungssockeln und Sicherungshaltern

Welche Produkte umfasst der Eaton Bussmann Katalog für Sicherungssockel und Sicherungshalter?

Abschnitt 8 behandelt ein breites Sortiment an Sicherungsaufnahmen. Dazu gehören Sicherungssockel für Class-CC- und Midget-Sicherungen, DIN-Schienenhalter, Schalttafelsockel, Halter für den Einbau durch Schalttafeln, Leitungshalter sowie Ausführungen für weitere Sicherungsklassen.

Was ist der Unterschied zwischen einem DIN-Schienenhalter und einem Sicherungssockel für die Schalttafelmontage?

Ein DIN-Schienenhalter ist für die Montage auf einer kompatiblen Tragschiene vorgesehen. Ein Sicherungssockel für die Schalttafelmontage wird dagegen direkt an einer Schalttafel oder einer Geräteoberfläche befestigt. Welche Ausführung geeignet ist, hängt vom Gehäusedesign, vom Sicherungstyp und von den Installationsanforderungen ab.

Wie finde ich die richtige Katalognummer?

Bestimmen Sie zunächst die erforderliche Sicherungsklasse und die Abmessungen der Sicherung. Prüfen Sie anschließend die zugehörigen Produkttabellen und technischen Spezifikationen. Vor der Bestellung müssen Montageart, Anschlusskonfiguration, elektrische Kennwerte und vollständiger Bestellcode bestätigt werden.

Kann jeder Bussmann Sicherungshalter mit jeder Bussmann Sicherung verwendet werden?

Nein. Sicherungshalter und Sicherungssockel sind für bestimmte Sicherungsabmessungen, Sicherungstypen und elektrische Kennwerte ausgelegt. Die Kompatibilität muss anhand der technischen Herstellerdokumentation überprüft werden.

Ist der Katalog aus dem Jahr 2018 noch für aktuelle Kaufentscheidungen geeignet?

Die Ausgabe von 2018 ist weiterhin eine hilfreiche technische Referenz, um Produktfamilien und deren Konfigurationen zu identifizieren. Vor einer konkreten Planung oder Bestellung sollten jedoch die aktuelle Verfügbarkeit, die geltenden technischen Spezifikationen, Zulassungen und Bestellinformationen überprüft werden.

Fazit

Sicherungssockel und Sicherungshalter der Eaton Bussmann Series bieten unterschiedliche Befestigungslösungen für kompatible Sicherungen in industriellen Schaltschränken, elektrischen Geräten und Verdrahtungsbaugruppen. Der Full Line Catalog 1007, Abschnitt 8, unterstützt Anwender bei der Auswahl von Produkten für die DIN-Schienenmontage, Schalttafelmontage, den Einbau durch eine Schalttafel, den Leitungseinbau und verschiedene Sicherungsklassen.

Durch die sorgfältige Prüfung von Sicherungskompatibilität, elektrischen Kennwerten, Anschlussdaten, Montageanforderungen und aktueller Herstellerdokumentation können Ingenieure und Einkäufer eine geeignete Sicherungsaufnahme für ihre Anwendung bestimmen.

Für einen zuverlässigen Stromkreisschutz ist entscheidend, die Sicherung und den dazugehörigen Sicherungssockel beziehungsweise Sicherungshalter als aufeinander abgestimmte Komponenten auszuwählen. Grundlage dafür müssen die bestätigten Herstellerspezifikationen und die Anforderungen der jeweiligen elektrischen Anlage sein.
