eaton-bussmann-series-170m-fuses-product-change-notice-pcn-bur-00193-en-us.pdfEaton Bussmann Hochgeschwindigkeitssicherungen in Quadratbauform: Zuverlässiger Halbleiterschutz für industrielle Anwendungen
In modernen industriellen Stromversorgungssystemen ist ein zuverlässiger Überstromschutz entscheidend, um elektrische Komponenten zu schützen, Ausfallzeiten zu reduzieren und die Betriebssicherheit zu verbessern. Eaton Bussmann Hochgeschwindigkeitssicherungen in Quadratbauform bieten eine leistungsfähige Lösung zum Schutz empfindlicher Halbleiter und leistungselektronischer Komponenten vor schädlichen Überströmen und Kurzschlüssen.
Die speziell für anspruchsvolle industrielle Anwendungen entwickelten Sicherungen eignen sich unter anderem für AC- und DC-Antriebe, Leistungsumrichter, Gleichrichter und drehzahlgeregelte Antriebssysteme. Dank einer breiten Auswahl an Nennströmen, Spannungswerten, Betriebsklassen und Anschlussvarianten können Konstrukteure geeignete Sicherungslösungen für unterschiedliche elektrische Anforderungen auswählen.
Was sind Eaton Bussmann Hochgeschwindigkeitssicherungen in Quadratbauform?

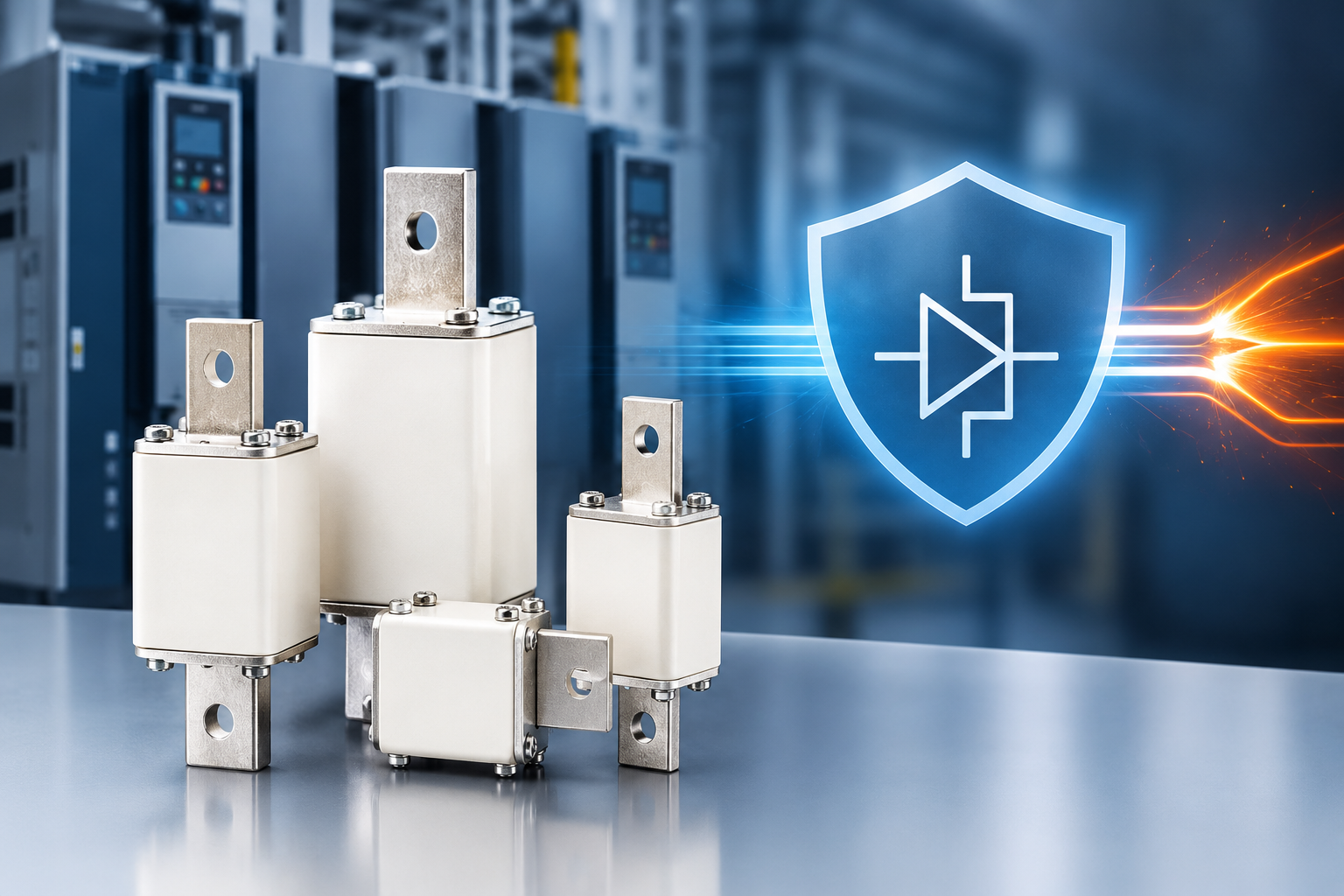

Eaton Bussmann Hochgeschwindigkeitssicherungen in Quadratbauform sind spezielle Schutzeinrichtungen, die darauf ausgelegt sind, überhöhte Ströme schnell zu unterbrechen. Ihre Hauptaufgabe besteht darin, die Auswirkungen elektrischer Fehler zu begrenzen und dadurch empfindliche Halbleiterbauelemente wie Leistungsdioden, Thyristoren und weitere Komponenten der Leistungselektronik zu schützen.
Im Unterschied zu herkömmlichen Niederspannungssicherungen verfügen Hochgeschwindigkeitssicherungen über speziell ausgelegte Schmelz- und Abschaltcharakteristiken. Dadurch können sie bei geeigneten Betriebsbedingungen die während eines Kurzschlusses durchgelassene Energie begrenzen und das Risiko von Schäden an empfindlichen Komponenten reduzieren.
Die Eaton Bussmann Produktfamilie umfasst je nach Ausführung Nennströme von 1 A bis 5.500 A sowie Spannungswerte bis 2.000 V AC beziehungsweise 1.000 V DC. Die verfügbaren Betriebsklassen aR und gR ermöglichen unterschiedliche Schutzkonzepte für leistungselektronische Systeme.
Die wichtigsten Vorteile der Eaton Bussmann Hochgeschwindigkeitssicherungen
1. Schneller Schutz empfindlicher Halbleiter
Leistungshalbleiter reagieren empfindlich auf hohe Überströme und die damit verbundene thermische Belastung. Hochgeschwindigkeitssicherungen sind darauf ausgelegt, Fehlerströme schnell abzuschalten und dadurch die Gefahr von Schäden an wertvollen elektronischen Komponenten zu verringern.
Eaton Bussmann Hochgeschwindigkeitssicherungen in Quadratbauform eignen sich deshalb besonders für Anwendungen, bei denen ein schnelles Ansprechen der Schutzeinrichtung eine wichtige Rolle spielt.
2. Breiter Strom- und Spannungsbereich
Industrielle Anlagen unterscheiden sich erheblich hinsichtlich ihrer elektrischen Leistungsanforderungen. Die Bussmann Produktfamilie bietet eine breite Auswahl an Nennwerten, sodass passende Sicherungslösungen für unterschiedliche Leistungsklassen und Betriebsbedingungen ausgewählt werden können.
Je nach Modell umfasst die Produktreihe Nennströme von 1 A bis 5.500 A und Spannungswerte bis 2.000 V AC beziehungsweise 1.000 V DC.
Bei der Auswahl müssen unter anderem der Betriebsstrom, die Betriebsspannung, der zu erwartende Kurzschlussstrom, die Belastbarkeit der Halbleiter und die Installationsbedingungen berücksichtigt werden.
3. Betriebsklassen aR und gR
Eaton Bussmann Hochgeschwindigkeitssicherungen sind in den Betriebsklassen aR und gR erhältlich. Diese unterscheiden sich hinsichtlich ihres Schutzumfangs.
-
aR-Sicherungen: Diese Teilbereichssicherungen sind primär für den Kurzschlussschutz von Halbleitern vorgesehen. Ein zusätzlicher, geeigneter Überlastschutz ist in der Regel erforderlich.
-
gR-Sicherungen: Diese Ganzbereichssicherungen sind für den Schutz gegen Überlast- und Kurzschlussströme innerhalb ihrer spezifizierten Betriebskennlinien ausgelegt.
Welche Betriebsklasse geeignet ist, hängt von der Anwendung, den zu schützenden Komponenten und dem gesamten Schutzkonzept ab. Die technischen Daten des jeweiligen Sicherungsmodells sind dabei maßgeblich.
4. Flexible Montage- und Anschlussmöglichkeiten
Die Eaton Bussmann Produktfamilie umfasst unterschiedliche Baugrößen sowie verschiedene Montage- und Anschlussvarianten. Dadurch lassen sich geeignete Modelle in zahlreiche industrielle Installationen integrieren.
Je nach Ausführung stehen beispielsweise Anschlussvarianten nach DIN 43620 und DIN 43653 sowie Ausführungen mit flachen Endkontakten zur Verfügung. Die konkreten Abmessungen und Anschlussmöglichkeiten sind modellabhängig.
Diese Vielfalt unterstützt die Integration in geeignete Schaltanlagen, Schaltschränke, Stromrichter und industrielle Energieversorgungssysteme. Bei ausgewählten Modellen erleichtern integrierte Sicherungskennmelder zudem die Erkennung ausgelöster Sicherungen bei Wartungs- und Inspektionsarbeiten.
5. Zuverlässiger Schutz für anspruchsvolle Industrieanwendungen
In industriellen Anlagen können elektrische Fehler erhebliche Reparaturkosten und ungeplante Produktionsunterbrechungen verursachen. Ein korrekt ausgelegtes Schutzkonzept ist daher ein wichtiger Bestandteil der Anlagenplanung.
Hochgeschwindigkeitssicherungen können dazu beitragen, die Folgen von Kurzschlüssen in leistungselektronischen Systemen zu begrenzen. Entscheidend sind die richtige Produktauswahl, die Abstimmung mit den zu schützenden Halbleitern und die fachgerechte Installation gemäß Herstellervorgaben.
Typische Einsatzbereiche der Eaton Bussmann Hochgeschwindigkeitssicherungen
AC- und DC-Antriebe
Elektrische Antriebssysteme kommen in Maschinen, Förderanlagen, Pumpen, Ventilatoren und zahlreichen weiteren industriellen Anwendungen zum Einsatz. Hochgeschwindigkeitssicherungen schützen die Leistungshalbleiter in geeigneten Antriebsschaltungen vor schädlichen Fehlerströmen.
Leistungsumrichter und Gleichrichter
Leistungsumrichter und Gleichrichter wandeln elektrische Energie in die jeweils benötigte Form um. Da diese Systeme auf Leistungshalbleitern basieren, ist ein abgestimmter Überstromschutz entscheidend, um das Risiko von Komponentenschäden bei elektrischen Fehlern zu reduzieren.
Frequenzumrichter
Frequenzumrichter ermöglichen eine bedarfsgerechte Steuerung von Drehzahl und Drehmoment elektrischer Motoren. Sie werden unter anderem eingesetzt, um industrielle Prozesse effizienter zu steuern.
Die Leistungselektronik eines Frequenzumrichters benötigt ein auf die jeweiligen Komponenten abgestimmtes Schutzkonzept. Hochgeschwindigkeitssicherungen können dabei eine wichtige Funktion übernehmen, sofern sie für die jeweilige Schaltung und Anwendung geeignet sind.
DC-Zwischenkreise und gemeinsame Gleichstromschienen
In industriellen Antriebssystemen können mehrere Umrichter oder Verbraucher über einen gemeinsamen DC-Zwischenkreis beziehungsweise eine gemeinsame Gleichstromschiene versorgt werden.
Die Auswahl geeigneter Hochgeschwindigkeitssicherungen unterstützt die Umsetzung eines abgestimmten Schutzkonzepts für diese Stromverteilungssysteme. Dabei müssen insbesondere die möglichen Fehlerströme und die Anforderungen der angeschlossenen Geräte berücksichtigt werden.
Industrielle Leistungselektronik
Neben den genannten Anwendungen können Hochgeschwindigkeitssicherungen auch in weiteren geeigneten leistungselektronischen Systemen eingesetzt werden. Die konkrete Eignung hängt stets von den elektrischen Betriebsbedingungen, den technischen Daten des Sicherungsmodells und den Vorgaben des Anlagenherstellers ab.
So wählen Sie die passende Hochgeschwindigkeitssicherung aus
Die richtige Auswahl einer Eaton Bussmann Hochgeschwindigkeitssicherung ist entscheidend für einen zuverlässigen Halbleiterschutz. Vor der Produktauswahl sollten folgende Kriterien geprüft werden.
1. Nennstrom
Der Nennstrom muss auf den Betriebsstrom und das Lastprofil der Anwendung abgestimmt sein. Anlaufbedingungen, zyklische Belastungen und geltende Auslegungsanforderungen sind ebenfalls zu berücksichtigen.
2. Nennspannung
Die Spannungsfestigkeit der Sicherung muss zur AC- oder DC-Anwendung passen. Da sich die Anforderungen an die Abschaltung von Wechsel- und Gleichströmen unterscheiden, ist die entsprechende Spannungsfreigabe des konkreten Modells zu prüfen.
3. Betriebsklasse
Entscheiden Sie anhand des Schutzkonzepts, ob eine aR- oder gR-Sicherung erforderlich ist. Dabei ist insbesondere zu klären, ob ein zusätzlicher Überlastschutz benötigt wird.
4. Ausschaltvermögen
Das Ausschaltvermögen muss für den am Einbauort zu erwartenden Kurzschlussstrom ausreichend sein. Die entsprechenden Herstellerangaben sind unbedingt zu beachten.
5. I²t-Werte und Halbleiterkoordination
Die Vorlichtbogen- und Gesamtausschaltintegrale I²t der Sicherung müssen mit den Belastungsgrenzen des zu schützenden Halbleiters abgestimmt werden. Auch der Durchlassscheitelstrom und die Koordinationsvorgaben des Halbleiterherstellers spielen eine wichtige Rolle.
6. Baugröße und Anschlüsse
Prüfen Sie die Abmessungen, Kontaktformen, Anschlusspositionen und Befestigungsmöglichkeiten. Bei einem Austausch muss die neue Sicherung mit dem vorhandenen Sicherungshalter beziehungsweise der Schaltanlage kompatibel sein.
7. Umgebungs- und Betriebsbedingungen
Umgebungstemperatur, Kühlung, Verlustleistung, Einschaltdauer und weitere Installationsbedingungen können die Auswahl beeinflussen. Die Vorgaben im jeweiligen Produktdatenblatt sind deshalb maßgeblich.
Eine sorgfältige Prüfung dieser Faktoren hilft dabei, eine Hochgeschwindigkeitssicherung auszuwählen, die den elektrischen und mechanischen Anforderungen der Anwendung entspricht.
Warum Eaton Bussmann Hochgeschwindigkeitssicherungen wählen?
Eaton ist ein international tätiges Unternehmen im Bereich Energiemanagement und bietet mit der Bussmann Produktfamilie Lösungen für den elektrischen Schutz industrieller Anlagen.
Die Hochgeschwindigkeitssicherungen in Quadratbauform zeichnen sich durch eine große Auswahl an elektrischen Nennwerten, unterschiedliche Betriebsklassen und verschiedene Montagevarianten aus. Dadurch können sie für zahlreiche Schutzaufgaben in industriellen Antrieben und leistungselektronischen Systemen berücksichtigt werden.
Zu den wesentlichen Merkmalen gehören:
-
Breite Auswahl an Nennströmen und Spannungswerten.
-
aR- und gR-Betriebsklassen für unterschiedliche Schutzkonzepte.
-
Geeignete Produktvarianten für Antriebe, Umrichter und Gleichrichter.
-
Unterschiedliche Baugrößen und Anschlusskonfigurationen.
-
Sicherungskennmelder bei ausgewählten Ausführungen.
-
Technische Dokumentation und anwendungsbezogene Herstellerinformationen.
Die passende Sicherung trägt zu einem abgestimmten Schutzkonzept bei und kann helfen, die Auswirkungen elektrischer Fehler auf industrielle Anlagen zu begrenzen.
Eaton Bussmann Hochgeschwindigkeitssicherungen für Ihre Anwendung finden
Ob Sie einen neuen Leistungsumrichter konstruieren, einen bestehenden Industrieantrieb modernisieren oder eine Sicherung in einer vorhandenen Anlage ersetzen möchten: Die Auswahl der passenden Hochgeschwindigkeitssicherung ist ein wichtiger Bestandteil einer zuverlässigen elektrischen Auslegung.
Informieren Sie sich über die verfügbaren Modelle, technischen Spezifikationen, Anschlussvarianten und Produktdatenblätter direkt beim Hersteller.
Entdecken Sie die Eaton Bussmann Hochgeschwindigkeitssicherungen in Quadratbauform
Vergleichen Sie die technischen Daten der einzelnen Modelle mit den Anforderungen Ihrer Anwendung. Bei komplexen Schutzaufgaben empfiehlt es sich, einen qualifizierten Elektroingenieur oder den technischen Support von Eaton einzubeziehen.
Häufig gestellte Fragen zu Eaton Bussmann Hochgeschwindigkeitssicherungen
Wofür werden Eaton Bussmann Hochgeschwindigkeitssicherungen eingesetzt?
Sie dienen primär dem Schutz von Halbleitern in industriellen leistungselektronischen Anwendungen. Typische Einsatzbereiche sind AC- und DC-Antriebe, Leistungsumrichter, Gleichrichter und Frequenzumrichter.
Was ist der Unterschied zwischen aR- und gR-Sicherungen?
aR-Sicherungen sind Teilbereichssicherungen, die primär für den Kurzschlussschutz von Halbleitern ausgelegt sind. gR-Sicherungen sind Ganzbereichssicherungen, die innerhalb ihrer spezifizierten Kennlinien sowohl Überlast- als auch Kurzschlussschutz bieten.
Welche Strom- und Spannungsbereiche sind verfügbar?
Die gesamte Eaton Bussmann Produktfamilie umfasst je nach Modell Nennströme von 1 A bis 5.500 A und Spannungswerte bis 2.000 V AC beziehungsweise 1.000 V DC. Die tatsächlichen Werte sind dem Datenblatt des jeweiligen Produkts zu entnehmen.
Sind Hochgeschwindigkeitssicherungen für Gleichstromanwendungen geeignet?
Ja. Die Produktfamilie ist unter anderem für Anwendungen mit DC-Antrieben und gemeinsamen DC-Zwischenkreisen vorgesehen. Die ausgewählte Sicherung muss jedoch ausdrücklich für die erforderliche Gleichspannung und das zu erwartende Ausschaltvermögen geeignet sein.
Wie finde ich die passende Ersatzsicherung?
Prüfen Sie die vollständige Typenbezeichnung, den Nennstrom, die Nennspannung, die Betriebsklasse, die I²t-Werte, das Ausschaltvermögen sowie die mechanischen Abmessungen und Anschlüsse der vorhandenen Sicherung.
Ein Austausch allein anhand des Nennstroms ist nicht ausreichend. Die Kompatibilität mit den Vorgaben des Anlagenherstellers und dem bestehenden Schutzkonzept muss ebenfalls sichergestellt sein.
Fazit: Leistungsfähiger Halbleiterschutz für industrielle Anwendungen
Eaton Bussmann Hochgeschwindigkeitssicherungen in Quadratbauform bieten vielseitige Lösungen für den Schutz von Halbleitern in industriellen Stromversorgungs- und Antriebssystemen.
Mit einem breiten Spektrum an elektrischen Nennwerten, den Betriebsklassen aR und gR sowie unterschiedlichen Anschluss- und Montagevarianten eignet sich die Produktfamilie für zahlreiche Anwendungen in Antrieben, Umrichtern, Gleichrichtern und weiteren leistungselektronischen Systemen.
Durch die richtige Auswahl und Abstimmung der Sicherung auf die zu schützenden Komponenten lassen sich die Auswirkungen elektrischer Fehler begrenzen und die Zuverlässigkeit industrieller Anlagen unterstützen.
Entdecken Sie die Eaton Bussmann Produktfamilie und finden Sie die passende Hochgeschwindigkeitssicherung für Ihre Anwendung.
