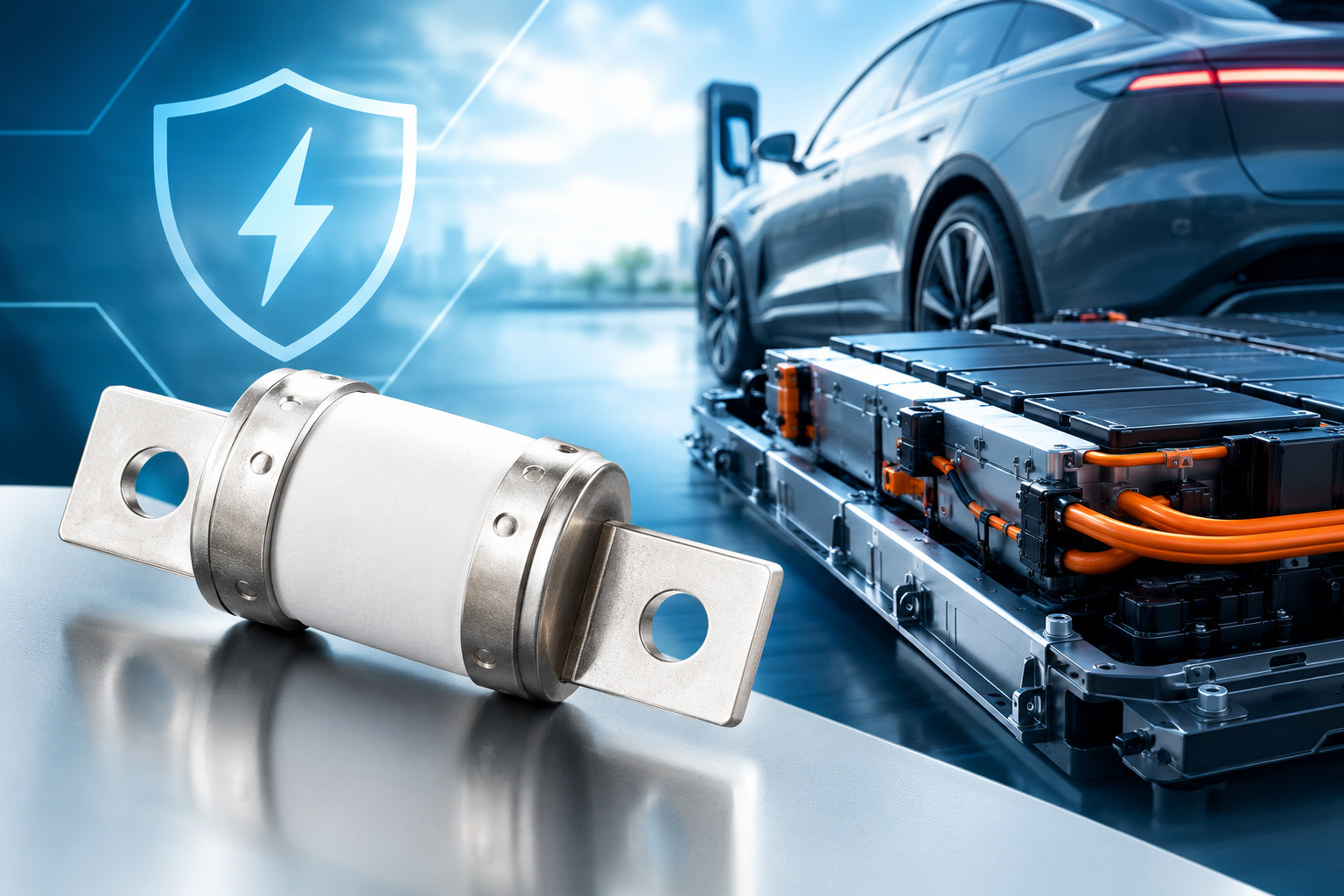

Eaton Bussmann EVKR 40-mm-Sicherungen: Leistungsstarker Schutz für Elektrofahrzeug-Batteriesysteme

Mit der zunehmenden Verbreitung von Elektrofahrzeugen (EVs) gewinnt ein zuverlässiger elektrischer Schutz immer mehr an Bedeutung. Die Eaton Bussmann EVKR 40-mm-Sicherungen wurden für die anspruchsvollen Anforderungen moderner Hochvolt-Batteriesysteme entwickelt. Sie zeichnen sich durch ein hohes Ausschaltvermögen und Stromstärken aus, die für leistungsintensive Anwendungen im Automobilbereich ausgelegt sind.

Mit Nennstromstärken von 225 A bis 300 A bietet die EVKR-Serie verschiedene Optionen für den Schutz leistungsstarker Batteriepacks in Elektrofahrzeugen und anderen geeigneten elektrifizierten Anwendungen. Das hohe Ausschaltvermögen, die kompakte 40-mm-Bauform und die definierten Anschlussparameter machen diese Sicherungen zu einer interessanten Lösung für die Entwicklung und Wartung elektrischer Fahrzeugsysteme.

In diesem Beitrag erfahren Sie mehr über die wichtigsten Merkmale, technischen Daten, verfügbaren Artikelnummern und Auswahlkriterien der Eaton Bussmann EVKR 40-mm-Sicherungen.

Was sind Eaton Bussmann EVKR 40-mm-Sicherungen?

Die Eaton Bussmann EVKR 40-mm-Sicherungen sind Hochstromsicherungen, die für Anwendungen in Elektrofahrzeugen entwickelt wurden, bei denen ein zuverlässiger Schutz elektrischer Stromkreise erforderlich ist.

Sie sind darauf ausgelegt, die elektrischen Anforderungen von Hochvolt-Batteriepacks und Systemen zu berücksichtigen, die bei Betrieb und Beschleunigung hohe Leistungen bereitstellen müssen.

Mit der Weiterentwicklung moderner Batterietechnologien steigen auch die Anforderungen an elektrische Schutzkomponenten. Diese müssen höhere Betriebsspannungen und potenziell hohe Kurzschlussströme berücksichtigen. Die EVKR-Serie trägt diesen Anforderungen mit ihrem hohen Ausschaltvermögen und vier verfügbaren Nennstromstärken zwischen 225 A und 300 A Rechnung.

Die Sicherungen sind insbesondere für Entwicklungsingenieure, Automobilzulieferer und Einkaufsteams relevant, die geeignete Schutzkomponenten für leistungsstarke EV-Batteriesysteme suchen.

Die wichtigsten Merkmale und Vorteile der EVKR 40-mm-Sicherungen

1. Hohes Ausschaltvermögen von 50 kA

Ein wesentliches technisches Merkmal der Eaton Bussmann EVKR-Serie ist das maximale Ausschaltvermögen von 50 kA.

Das Ausschaltvermögen beschreibt den maximalen Fehlerstrom, den eine Sicherung unter den festgelegten Betriebsbedingungen sicher unterbrechen kann. In leistungsstarken Batteriesystemen können im Fehlerfall sehr hohe Ströme auftreten. Deshalb ist ein ausreichend dimensioniertes Ausschaltvermögen ein entscheidendes Kriterium bei der Auswahl geeigneter Schutzkomponenten.

Mit einem angegebenen maximalen Ausschaltvermögen von 50 kA eignet sich die EVKR-Serie für die Prüfung von Anwendungen, bei denen eine hohe Kurzschlussstromunterbrechung erforderlich ist.

Die tatsächliche Eignung muss anhand der Systemspannung, des zu erwartenden Kurzschlussstroms und der geltenden Installationsanforderungen überprüft werden.

2. Entwickelt für Hochvolt-Batteriesysteme

Die EVKR-Serie wurde für den Einsatz in Verbindung mit höher spannenden Batteriesystemen moderner Elektrofahrzeuge entwickelt.

Bei gleicher elektrischer Leistung ermöglicht eine höhere Systemspannung grundsätzlich einen geringeren Stromfluss. Dadurch können gegebenenfalls kleinere und wirtschaftlichere Leiterquerschnitte eingesetzt werden. Dies kann das Kabelgewicht reduzieren, Materialkosten senken und die Gesamteffizienz des Systems unterstützen.

Für die Entwicklung von Elektrofahrzeugen sind diese Aspekte wichtig, um elektrische Leistung, Bauraum, Fahrzeuggewicht und Fertigungskosten optimal aufeinander abzustimmen.

Die Sicherung muss dabei stets für die tatsächliche Betriebsspannung und die jeweiligen Anforderungen des Batteriesystems ausgelegt sein.

3. Vier Nennstromstärken von 225 A bis 300 A

Die Eaton Bussmann EVKR 40-mm-Serie ist in vier Varianten erhältlich:

• EVKR40-225: 225 A

• EVKR40-250: 250 A

• EVKR40-275: 275 A

• EVKR40-300: 300 A

Diese Auswahl ermöglicht es, die Sicherung entsprechend den Anforderungen der jeweiligen elektrischen Anlage zu dimensionieren.

Bei der Auswahl sollten neben dem normalen Betriebsstrom auch kurzzeitige Stromspitzen, mögliche Fehlerströme, Umgebungstemperatur, Belastbarkeit der Leiter und die Zeit-Strom-Kennlinien der Sicherung berücksichtigt werden.

Die Variante mit dem höchsten Nennstrom ist nicht automatisch für jede Anwendung die richtige Wahl.

4. Schutz leistungsstarker EV-Batteriepacks

Elektrofahrzeuge benötigen hohe elektrische Leistungen, um Beschleunigung, Fahrleistung und die angestrebte Reichweite zu ermöglichen. Die hierfür eingesetzten Batteriepacks können im Fehlerfall zugleich hohe Kurzschlussströme liefern.

Die EVKR-Serie wurde mit einem hohen Ausschaltvermögen entwickelt, um den Schutzanforderungen leistungsstarker Batteriesysteme Rechnung zu tragen.

Eine passend dimensionierte Sicherung kann dazu beitragen, Fehlerströme zu unterbrechen und das Risiko von Schäden an elektrischen Komponenten zu reduzieren. Das gesamte Schutzkonzept muss zusätzlich Batteriekennwerte, Schütze, Leitungen, Gehäuse und die geltenden Sicherheitsanforderungen für Fahrzeuge berücksichtigen.

5. Umweltkonformität und referenzierte Normen

Laut den vorliegenden technischen Produktinformationen erfüllt die Eaton Bussmann EVKR 40-mm-Serie die Anforderungen der folgenden Regelwerke:

• RoHS

• ELV

• REACH

Als Normen, nach denen die Serie ausgelegt wurde, werden außerdem folgende Standards genannt:

• ISO 8820-8

• GB/T 31465.6

Diese Referenzen sind für die Bewertung von Sicherungen im Automobilbereich relevant. Vor der Auswahl für ein bestimmtes Fahrzeug- oder Batterieprojekt sollten die jeweils geltenden Normausgaben, die Produktdokumentation und gegebenenfalls erforderliche Zulassungen geprüft werden.

Technische Daten der Eaton Bussmann EVKR 40-mm-Sicherungen

Die folgende Tabelle fasst die verfügbaren technischen Angaben zur EVKR-Serie zusammen.

Wichtiger Hinweis: Maximales und minimales Ausschaltvermögen sind unterschiedliche technische Kennwerte. Das angegebene minimale Ausschaltvermögen beträgt 300 % des Nennstroms (In), also das Dreifache des jeweiligen Nennstroms.

Beispiele:

• Bei 225 A beträgt der rechnerische Wert 675 A.

• Bei 250 A beträgt der rechnerische Wert 750 A.

• Bei 275 A beträgt der rechnerische Wert 825 A.

• Bei 300 A beträgt der rechnerische Wert 900 A.

Für die konkrete Auslegung müssen die detaillierten Herstellerangaben und die jeweils geltenden Betriebsbedingungen berücksichtigt werden.

Die vorliegenden technischen Daten enthalten keine konkrete Angabe zur Nennbetriebsspannung. Diese sollte vor der endgültigen Auswahl anhand der entsprechenden Eaton-Produktdokumentation überprüft werden.

Eaton Bussmann EVKR 40-mm-Sicherungen: Verfügbare Artikelnummern

Die EVKR-Serie umfasst vier Varianten mit unterschiedlichen Nennströmen. Bei allen aufgeführten Ausführungen sind Verpackungsmenge, Schraubentyp, Gewicht, Lagertemperatur und Drehmoment identisch.

Welche EVKR-Sicherung ist die richtige Wahl?

Die Auswahl der passenden EVKR-Sicherung sollte nicht allein auf dem normalen Betriebsstrom basieren.

Berücksichtigen Sie insbesondere folgende Faktoren:

• Dauerbetriebsstrom: Die Sicherung muss für die erwartete Dauerbelastung unter den vorgesehenen Betriebsbedingungen geeignet sein.

• Stromspitzen: Kurzzeitige Stromerhöhungen, beispielsweise bei Beschleunigungsvorgängen, müssen berücksichtigt werden.

• Zu erwartender Kurzschlussstrom: Das Ausschaltvermögen muss für den maximal möglichen Fehlerstrom ausreichend sein.

• Systemspannung: Die Nennspannung der Sicherung muss zur tatsächlichen Batteriespannung passen.

• Thermische Bedingungen: Umgebungstemperatur, Wärmeabfuhr und Einbausituation können die Auslegung beeinflussen.

• Anschlussbedingungen: Die M10-Schraubverbindung muss kompatibel sein. Das angegebene Anzugsdrehmoment von 20 ± 1 Nm ist einzuhalten.

• Herstellerdokumentation: Zeit-Strom-Kennlinien, Derating-Vorgaben und Montagehinweise müssen bei der Auswahl berücksichtigt werden.

Die endgültige Dimensionierung sollte durch qualifizierte Fachkräfte aus der Elektro- oder Fahrzeugentwicklung validiert werden.

Montage und Handhabung der EVKR 40-mm-Sicherungen

Eine fachgerechte Montage ist entscheidend, damit Hochstromsicherungen zuverlässig funktionieren.

Das vorgegebene Anzugsdrehmoment beachten

Alle vier aufgeführten EVKR-Varianten verfügen über M10-Schraubanschlüsse. Das angegebene Anzugsdrehmoment beträgt 20 ± 1 Nm.

Ein korrektes Anzugsdrehmoment unterstützt die Herstellung einer geeigneten elektrischen Verbindung und hilft, Schäden durch zu festes oder unzureichendes Anziehen zu vermeiden.

Befolgen Sie stets die Montageanweisungen des Herstellers und stellen Sie sicher, dass Anschlussflächen und Befestigungselemente für die jeweilige Anwendung geeignet sind.

Vorgaben zur Lagertemperatur einhalten

Die angegebene Lagertemperatur liegt zwischen −40 °C und +85 °C.

Die Sicherungen sollten innerhalb dieses Bereichs gelagert und vor Bedingungen geschützt werden, die das Produkt oder seine elektrischen Anschlüsse beeinträchtigen könnten.

Dabei ist zu beachten, dass die Lagertemperatur nicht mit der zulässigen Betriebstemperatur gleichzusetzen ist. Die entsprechenden Betriebsbedingungen müssen separat geprüft werden.

Kompatibilität mit dem elektrischen System prüfen

Vor dem Einbau müssen Nennspannung, Stromkennwerte, Ausschaltvermögen und mechanische Kompatibilität mit der vorgesehenen Anwendung abgeglichen werden.

Eine Sicherung sollte niemals ausschließlich anhand ihres Nennstroms ausgewählt werden. Ihre Eignung muss im Zusammenhang mit dem gesamten elektrischen Schutzkonzept beurteilt werden.

Anwendungsbereiche der Eaton Bussmann EVKR 40-mm-Sicherungen

Die EVKR-Serie wurde für Schutzanforderungen in Hochvolt-Batteriesystemen von Elektrofahrzeugen entwickelt. Abhängig von den verifizierten technischen Kennwerten und der jeweiligen Systemauslegung kommen insbesondere folgende Bereiche für eine Prüfung infrage:

• Batteriepacks für Elektrofahrzeuge

• Hochleistungs-Traktionsbatteriesysteme

• Hochstrom-Stromverteilung in Fahrzeugen

• Elektrische Energieverteilung in Fahrzeugarchitekturen

• Weitere geeignete automotive Batterieanwendungen

Die tatsächliche Eignung hängt von den vollständigen elektrischen Kennwerten des Produkts und den Anforderungen des jeweiligen Systems ab. Die Sicherungen dürfen nur innerhalb der vom Hersteller spezifizierten Einsatzbedingungen verwendet werden.

Warum Eaton Bussmann EVKR 40-mm-Sicherungen in Betracht ziehen?

Bei der Auswahl von Sicherungen für EV-Batteriesysteme müssen Entwickler Strombelastbarkeit, Fehlerstromunterbrechung, Platzbedarf und Anschlussbedingungen aufeinander abstimmen.

Die Eaton Bussmann EVKR 40-mm-Serie bietet dabei folgende Eigenschaften:

• Vier Nennstromstärken von 225 A bis 300 A

• Angegebenes maximales Ausschaltvermögen von 50 kA

• Auslegung für höher spannende Batteriesysteme

• M10-Schraubanschlüsse bei allen aufgeführten Varianten

• Einheitliche Verpackungsmenge von 42 Stück pro Karton

• Angegebene RoHS-, ELV- und REACH-Konformität

• ISO 8820-8 und GB/T 31465.6 als referenzierte Normen

Diese Merkmale machen die Serie zu einer interessanten Option für Entwicklungsprojekte, bei denen ein zuverlässiger Hochstromschutz für elektrische Fahrzeugsysteme benötigt wird.

Häufig gestellte Fragen zu Eaton Bussmann EVKR 40-mm-Sicherungen

Wie hoch ist das maximale Ausschaltvermögen der Eaton Bussmann EVKR 40-mm-Sicherungen?

Das angegebene maximale Ausschaltvermögen beträgt 50 kA. Die Eignung muss anhand des zu erwartenden Kurzschlussstroms und der Systemspannung überprüft werden.

Welche Nennströme sind verfügbar?

Die Serie umfasst die Varianten 225 A, 250 A, 275 A und 300 A.

Wie hoch ist das minimale Ausschaltvermögen?

Die vorliegenden technischen Angaben nennen ein minimales Ausschaltvermögen von 300 % des Nennstroms (In).

Welchen Schraubanschluss verwenden die EVKR 40-mm-Sicherungen?

Alle vier aufgeführten Varianten verfügen über einen M10-Schraubanschluss.

Welches Anzugsdrehmoment ist vorgesehen?

Das angegebene Anzugsdrehmoment beträgt 20 ± 1 Nm. Maßgeblich sind die Montageanweisungen des Herstellers für die jeweilige Anwendung.

Wie hoch ist der zulässige Temperaturbereich bei der Lagerung?

Die angegebene Lagertemperatur liegt zwischen −40 °C und +85 °C.

Welche Normen werden für die EVKR-Serie genannt?

In den vorliegenden Produktinformationen werden ISO 8820-8 und GB/T 31465.6 als Auslegungsnormen genannt. Darüber hinaus ist die Konformität mit RoHS, ELV und REACH aufgeführt.

Wie viele Sicherungen befinden sich in einem Karton?

Die angegebene Verpackungsmenge beträgt 42 Sicherungen pro Karton.

Fazit: Die passende Eaton Bussmann EVKR 40-mm-Sicherung auswählen

Die Eaton Bussmann EVKR 40-mm-Sicherungsserie bietet vier Hochstromvarianten für Entwickler, die einen geeigneten Stromkreisschutz für Batteriesysteme in Elektrofahrzeugen suchen. Mit Nennströmen von 225 A bis 300 A, einem angegebenen maximalen Ausschaltvermögen von 50 kA und M10-Schraubanschlüssen deckt die Serie wichtige Anforderungen moderner elektrischer Fahrzeugsysteme ab.

Vor der Auswahl einer konkreten Variante sollten Nennstrom, Nennspannung, Kurzschlussbedingungen, thermische Grenzwerte und Montageanforderungen anhand der technischen Herstellerdokumentation überprüft werden.

Ob EVKR40-225, EVKR40-250, EVKR40-275 oder EVKR40-300: Eine sorgfältige Auswahl der Schutzkomponente ist entscheidend für die Sicherheit und Zuverlässigkeit des gesamten EV-Batteriesystems.
