Szybkie bezpieczniki cylindryczne Eaton Bussmann – niezawodna ochrona półprzewodników w zastosowaniach przemysłowych

Wprowadzenie

Niezawodna ochrona elektryczna jest niezbędna do zapewnienia bezpiecznej i wydajnej pracy nowoczesnych systemów przemysłowych. Odpowiednio dobrane zabezpieczenia pomagają chronić wrażliwe podzespoły elektroniczne, ograniczać nieplanowane przestoje oraz zwiększać dostępność urządzeń. Szybkie bezpieczniki cylindryczne Eaton Bussmann zostały zaprojektowane z myślą o szybkiej ochronie przed przeciążeniami prądowymi i zwarciami w takich zastosowaniach jak napędy AC i DC, przekształtniki mocy, prostowniki oraz przemysłowe falowniki.

Jako część serii Bussmann firmy Eaton bezpieczniki te łączą kompaktową konstrukcję z charakterystyką szybkiego działania. Dostępność różnych prądów znamionowych, napięć znamionowych i klas pracy umożliwia dopasowanie zabezpieczenia do wymagań wielu zastosowań w przemysłowej elektronice mocy.

W tym artykule omawiamy najważniejsze cechy, zalety, zastosowania i kryteria doboru szybkich bezpieczników cylindrycznych Eaton Bussmann.

Czym są szybkie bezpieczniki cylindryczne Eaton Bussmann?

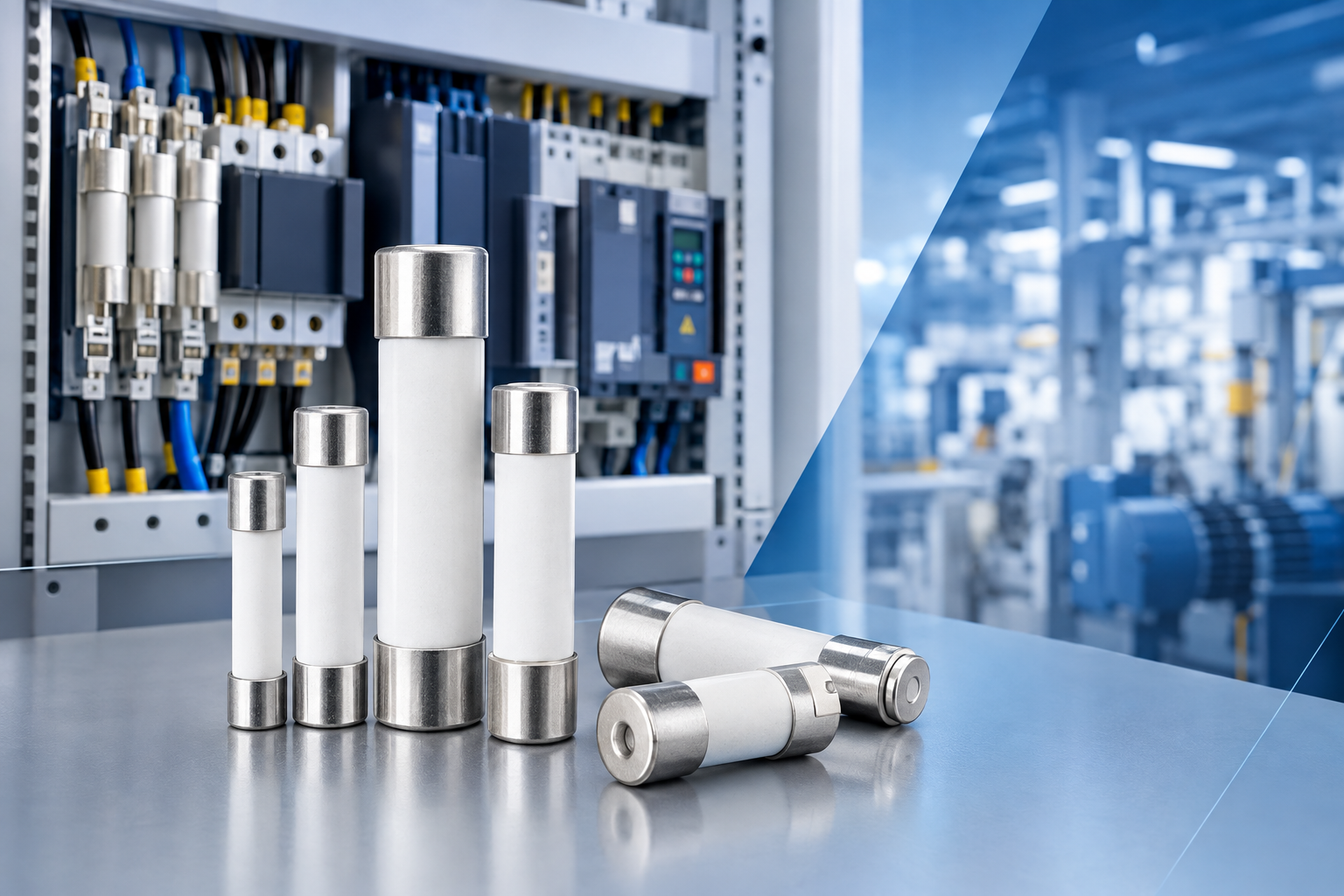

Szybkie bezpieczniki cylindryczne Eaton Bussmann to wkładki topikowe przeznaczone do ochrony obwodów elektrycznych przed szkodliwymi przetężeniami i zwarciami. Stosuje się je przede wszystkim w układach, w których konieczna jest ochrona wrażliwych półprzewodników mocy, takich jak tranzystory IGBT, diody i tyrystory, przed wysokimi prądami zwarciowymi oraz związanymi z nimi obciążeniami cieplnymi.

W przeciwieństwie do standardowych bezpieczników ogólnego przeznaczenia bezpieczniki szybkie zostały zaprojektowane tak, aby reagować w krótkim czasie na określone warunki awaryjne. Dzięki temu mogą ograniczać energię przepływającą przez zabezpieczany obwód podczas zwarcia i pomagać chronić wrażliwe elementy elektroniczne.

W zależności od modelu szybkie bezpieczniki cylindryczne Eaton Bussmann oferują między innymi następujące parametry i właściwości:

• Prąd znamionowy: od 0,25 A do 100 A.

• Napięcie znamionowe: do 2000 V AC i 1000 V DC, zależnie od modelu.

• Klasy pracy: aR i gR.

• Konstrukcja: kompaktowa budowa cylindryczna ze stykami w postaci tulejek.

• Opcjonalne wyposażenie: wersje z wybijakiem umożliwiającym sygnalizację zadziałania bezpiecznika.

• Montaż: współpraca z kompatybilnymi modułowymi podstawami bezpiecznikowymi.

Dostępne parametry elektryczne i opcje wyposażenia różnią się w zależności od konkretnego produktu. Przed wyborem należy zawsze sprawdzić dokumentację techniczną danego modelu.

Najważniejsze cechy szybkich bezpieczników Eaton Bussmann

1. Szybka ochrona półprzewodników mocy

Jedną z najważniejszych zalet szybkich bezpieczników Eaton Bussmann jest ich zdolność do szybkiego reagowania na prądy zwarciowe. Półprzewodniki mocy mogą być szczególnie wrażliwe na obciążenia elektryczne i cieplne powstające podczas zwarcia.

Prawidłowo dobrany bezpiecznik szybki może ograniczyć energię przepuszczaną przez obwód, zmniejszając ryzyko uszkodzenia chronionych podzespołów.

Ma to szczególne znaczenie w przekształtnikach mocy, przemysłowych układach napędowych oraz innych zastosowaniach elektroniki mocy.

2. Kompaktowa konstrukcja cylindryczna

Przestrzeń w szafach sterowniczych, rozdzielnicach i urządzeniach przemysłowych jest często ograniczona. Kompaktowa konstrukcja cylindryczna bezpieczników Bussmann ułatwia ich integrację z układami elektrycznymi, w których istotne jest efektywne wykorzystanie miejsca.

Styki w postaci tulejek umożliwiają montaż w odpowiednio dobranych, kompatybilnych podstawach bezpiecznikowych.

3. Klasy pracy aR i gR

Szybkie bezpieczniki Eaton Bussmann są dostępne, zależnie od modelu, w klasach pracy aR i gR. Obie klasy służą do ochrony półprzewodników, ale różnią się zakresem zapewnianej ochrony.

Bezpieczniki aR – ochrona częściowa półprzewodników

Bezpieczniki aR są przeznaczone przede wszystkim do ochrony półprzewodników przed zwarciami. Nie zapewniają pełnej ochrony przeciążeniowej w całym wymaganym zakresie prądów, dlatego w zależności od aplikacji może być konieczne zastosowanie dodatkowego zabezpieczenia przeciążeniowego.

Bezpieczniki gR – pełnozakresowa ochrona półprzewodników

Bezpieczniki gR są zaprojektowane do zapewniania pełnozakresowej ochrony w granicach określonych parametrów. Mogą chronić zarówno przed przeciążeniami, jak i zwarciami, jeśli odpowiadają wymaganiom danego zastosowania.

Wybór między klasą aR i gR zależy od charakterystyki obwodu, parametrów chronionych półprzewodników oraz całej koncepcji zabezpieczeń. Należy również uwzględnić charakterystyki czasowo-prądowe i koordynację z innymi urządzeniami ochronnymi.

4. Opcjonalny wybijak sygnalizacyjny

Wybrane szybkie bezpieczniki cylindryczne Eaton Bussmann są dostępne w wersjach wyposażonych w wybijak. Mechanizm ten może uruchamiać sygnalizację mechaniczną po zadziałaniu bezpiecznika, a w połączeniu z odpowiednim układem nadzorczym umożliwiać zdalne przekazywanie informacji o awarii.

Takie rozwiązanie może pomóc służbom utrzymania ruchu szybciej zidentyfikować uszkodzony obwód i usprawnić diagnostykę.

Dostępność wersji z wybijakiem zależy od konkretnego modelu i jego konfiguracji.

5. Kompatybilność z modułowymi podstawami bezpiecznikowymi

Szybkie bezpieczniki cylindryczne Eaton Bussmann są przeznaczone do stosowania z kompatybilnymi podstawami bezpiecznikowymi. Odpowiednio dobrana podstawa zapewnia prawidłowe mocowanie mechaniczne i niezawodny kontakt elektryczny.

Przed montażem należy sprawdzić wymiary wkładki, jej prąd i napięcie znamionowe oraz zgodność z wybraną podstawą.

6. Zgodność z wymaganiami IEC i uznania UL

W zależności od modelu oferta obejmuje bezpieczniki posiadające odpowiednie uznania do zastosowań zgodnych z wymaganiami IEC i rynku północnoamerykańskiego. Może to mieć znaczenie dla producentów maszyn i przedsiębiorstw dostarczających urządzenia na różne rynki.

Certyfikaty i uznania mogą różnić się w zależności od konkretnego produktu. Dlatego należy zawsze sprawdzać wymagania normatywne dla wybranego numeru katalogowego.

Zastosowania szybkich bezpieczników cylindrycznych Eaton Bussmann

Szybkie bezpieczniki Eaton Bussmann znajdują zastosowanie w wielu instalacjach przemysłowych, w których niezbędna jest ochrona półprzewodników i układów elektroniki mocy.

Napędy AC i DC

Napędy prądu przemiennego i stałego umożliwiają regulację prędkości oraz momentu obrotowego silników. Są powszechnie wykorzystywane w liniach produkcyjnych, systemach transportu materiałów i instalacjach automatyki przemysłowej.

W odpowiednio zaprojektowanych obwodach bezpieczniki szybkie mogą zapewniać ochronę zwarciową elementów półprzewodnikowych wchodzących w skład układów napędowych.

Dobór bezpiecznika musi uwzględniać parametry elektryczne napędu oraz wymagania producenta urządzenia.

Przekształtniki mocy i prostowniki

Przekształtniki mocy i prostowniki zmieniają postać energii elektrycznej, dostosowując ją do wymagań konkretnego urządzenia. W ich konstrukcji często stosuje się wrażliwe elementy półprzewodnikowe, które wymagają ochrony przed wysokimi prądami zwarciowymi.

Szybkie bezpieczniki Eaton Bussmann mogą pomagać w szybkim przerywaniu prądów zwarciowych i ograniczaniu energii przepływającej przez chronione elementy, pod warunkiem właściwego doboru.

Przemysłowe falowniki

Falowniki umożliwiają regulację prędkości silników elektrycznych i optymalizację wielu procesów przemysłowych.

Ze względu na zastosowanie elektronicznych elementów mocy odpowiednia ochrona elektryczna jest ważnym elementem konstrukcji falownika. Bezpieczniki do ochrony półprzewodników mogą stanowić część takiego układu, jeśli ich parametry są zgodne z wymaganiami aplikacji.

Przemysłowa elektronika mocy

Inne potencjalne zastosowania obejmują przemysłowe zasilacze, elektroniczne układy sterowania oraz urządzenia wykorzystujące półprzewodnikowe stopnie przekształcania energii.

Przydatność konkretnego bezpiecznika zależy od konfiguracji obwodu, spodziewanego prądu zwarciowego, dopuszczalnych obciążeń półprzewodników i wymagań całej instalacji.

Zalety szybkich bezpieczników Eaton Bussmann

Zastosowanie odpowiednio dobranych bezpieczników szybkich może przynieść szereg korzyści w przemysłowych systemach elektrycznych.

Lepsza ochrona półprzewodników: szybkie przerwanie prądu może ograniczyć energię docierającą do wrażliwych elementów podczas awarii.

Ograniczenie przestojów: opcjonalny wybijak może ułatwić identyfikację zadziałanego bezpiecznika w systemach wyposażonych w odpowiedni układ nadzoru.

Oszczędność miejsca: kompaktowa konstrukcja ułatwia integrację z odpowiednimi szafami sterowniczymi i zespołami elektrycznymi.

Elastyczność doboru zabezpieczeń: klasy aR i gR umożliwiają dopasowanie rodzaju ochrony do wymagań konkretnej aplikacji.

Integracja z kompatybilnymi podstawami: właściwie dobrane bezpieczniki i podstawy upraszczają projektowanie oraz konserwację instalacji.

Wsparcie niezawodności urządzeń: prawidłowy dobór i koordynacja zabezpieczeń mogą przyczyniać się do poprawy bezpieczeństwa eksploatacji systemów przemysłowych.

Rzeczywisty poziom ochrony zależy od prawidłowego doboru parametrów, warunków montażu i koordynacji z chronionymi podzespołami.

Jak dobrać odpowiedni szybki bezpiecznik cylindryczny Eaton Bussmann?

Prawidłowy dobór bezpiecznika jest kluczowy dla niezawodnej ochrony elektrycznej. Projektanci instalacji, producenci szaf sterowniczych i specjaliści utrzymania ruchu powinni uwzględnić następujące kryteria.

1. Prąd znamionowy

Prąd znamionowy bezpiecznika musi odpowiadać normalnemu prądowi roboczemu obwodu. Należy uwzględnić również obciążenie ciągłe, temperaturę otoczenia, cykle obciążenia oraz ewentualne współczynniki redukcyjne.

Nie należy dobierać bezpiecznika wyłącznie na podstawie prądu znamionowego. Istotne są również charakterystyka czasowo-prądowa i koordynacja z chronionymi elementami.

2. Napięcie znamionowe

Napięcie znamionowe bezpiecznika musi być odpowiednie do maksymalnego napięcia roboczego obwodu oraz planowanego zastosowania w instalacji AC lub DC.

Parametry dla prądu przemiennego i stałego nie są automatycznie zamienne. Należy sprawdzić napięcie znamionowe właściwe dla danego rodzaju obwodu oraz dopuszczalne warunki pracy.

3. Zdolność wyłączania

Zdolność wyłączania określa maksymalny spodziewany prąd zwarciowy, który bezpiecznik może bezpiecznie przerwać w określonych warunkach.

Wybrany bezpiecznik musi mieć zdolność wyłączania odpowiednią do prądu zwarciowego, jaki może wystąpić w miejscu instalacji.

4. Klasa pracy

Należy ustalić, czy w danym zastosowaniu właściwszy będzie bezpiecznik aR, czy gR.

Bezpieczniki aR służą do częściowej ochrony półprzewodników, przede wszystkim przed zwarciami. Bezpieczniki gR zapewniają pełnozakresową ochronę w granicach określonych parametrów. W zależności od konstrukcji układu mogą być konieczne dodatkowe zabezpieczenia.

5. Wymiary i kompatybilność z podstawą bezpiecznikową

Należy sprawdzić wymiary fizyczne, geometrię styków i zgodność z wybraną podstawą bezpiecznikową.

Prawidłowe dopasowanie mechaniczne jest niezbędne dla uzyskania niezawodnego kontaktu elektrycznego i zachowania wymagań bezpieczeństwa producenta.

6. Charakterystyki czasowo-prądowe i wartości I²t

Charakterystyki czasowo-prądowe pozwalają określić czas zadziałania bezpiecznika przy różnych wartościach prądu.

W ochronie półprzewodników szczególne znaczenie mają wartości I²t przed łukiem oraz całkowitego wyłączenia. Należy je porównać z dopuszczalnymi wartościami obciążenia chronionych elementów i wymaganiami całego obwodu.

7. Warunki środowiskowe i eksploatacyjne

Temperatura otoczenia, wentylacja szafy, obciążenie ciągłe i częste zmiany prądu mogą wpływać na warunki pracy bezpiecznika.

Dlatego należy uwzględnić zalecenia producenta dotyczące redukcji obciążalności i montażu. W krytycznych zastosowaniach warto skonsultować dobór z wykwalifikowanym specjalistą technicznym.

Szybkie bezpieczniki Eaton Bussmann a standardowe bezpieczniki topikowe

Zarówno bezpieczniki szybkie, jak i standardowe bezpieczniki topikowe chronią obwody elektryczne przed przetężeniami, jednak zostały zaprojektowane z myślą o różnych wymaganiach.

Standardowe bezpieczniki są często stosowane do ochrony przewodów, obwodów rozdzielczych i ogólnych odbiorników elektrycznych. Bezpieczniki szybkie są przeznaczone przede wszystkim do zastosowań wymagających szybkiej ochrony wrażliwych półprzewodników.

Najważniejsze różnice obejmują:

• Szybkość działania: bezpieczniki szybkie są zaprojektowane do szybkiego reagowania na określone warunki zwarciowe.

• Chronione podzespoły: szczególnie dobrze odpowiadają wymaganiom obwodów z półprzewodnikami mocy.

• Parametry elektryczne: czas wyłączenia, wartości I²t i dopuszczalne obciążenia elementów mają kluczowe znaczenie.

• Wymagania aplikacji: dobór musi uwzględniać spodziewane prądy zwarciowe i ogólną koncepcję zabezpieczeń.

Standardowy bezpiecznik topikowy nie powinien być automatycznie stosowany jako zamiennik bezpiecznika półprzewodnikowego. Decydujące znaczenie mają specyfikacje producenta i wymagania konkretnej instalacji.

Najlepsze praktyki dotyczące montażu i konserwacji

Prawidłowy montaż i odpowiednia konserwacja pomagają zapewnić właściwe działanie szybkich bezpieczników cylindrycznych Eaton Bussmann.

• Przed montażem sprawdź dokładny numer katalogowy i wszystkie parametry elektryczne.

• Stosuj wyłącznie kompatybilne podstawy bezpiecznikowe i odpowiednie akcesoria.

• Przestrzegaj instrukcji producenta oraz obowiązujących przepisów i norm elektrotechnicznych.

• Przed wymianą bezpiecznika bezpiecznie odłącz urządzenie od zasilania i potwierdź brak napięcia.

• Zbadaj przyczynę zadziałania bezpiecznika przed ponownym uruchomieniem obwodu.

• Wymieniaj przepalone bezpieczniki wyłącznie na modele o wymaganych parametrach.

• Kontroluj podstawy i styki pod kątem przegrzania, uszkodzeń i zużycia.

• W przypadku wersji z wybijakiem sprawdź zgodność współpracującego układu nadzorczego.

Bezpiecznik szybki jest elementem ochronnym, a nie rozwiązaniem problemu utrzymującej się awarii elektrycznej. Powtarzające się zadziałania powinny prowadzić do systematycznej diagnostyki obwodu i podłączonych urządzeń.

Dlaczego warto wybrać szybkie bezpieczniki cylindryczne Eaton Bussmann?

Seria Bussmann firmy Eaton oferuje rozwiązania przeznaczone do różnych potrzeb w zakresie ochrony elektrycznej w przemyśle. Szybkie bezpieczniki cylindryczne łączą kompaktową konstrukcję z rozwiązaniami do ochrony półprzewodników, możliwością stosowania w odpowiednich modułowych podstawach oraz opcjonalnym wybijakiem w wybranych modelach.

Właściwości te mogą być przydatne dla producentów maszyn, projektantów instalacji elektrycznych i służb utrzymania ruchu pracujących z napędami, przekształtnikami mocy i innymi systemami elektroniki mocy.

Kluczem do skutecznej ochrony jest wybór odpowiedniego modelu na podstawie parametrów elektrycznych, spodziewanych prądów zwarciowych, ograniczeń chronionych elementów oraz obowiązujących norm.

Najczęściej zadawane pytania dotyczące szybkich bezpieczników cylindrycznych Eaton Bussmann

Do czego służą szybkie bezpieczniki cylindryczne Eaton Bussmann?

Służą do szybkiej ochrony obwodów elektrycznych w napędach AC i DC, przekształtnikach mocy, prostownikach i falownikach. Są szczególnie przydatne w obwodach zawierających wrażliwe półprzewodniki mocy.

Jakie prądy znamionowe są dostępne?

Gama obejmuje, zależnie od modelu, prądy znamionowe od 0,25 A do 100 A. Dostępne wartości należy potwierdzić w dokumentacji konkretnego produktu.

Jakie napięcia znamionowe obsługują te bezpieczniki?

Wybrane modele mają napięcia znamionowe do 2000 V AC i 1000 V DC. Przed zastosowaniem należy zawsze sprawdzić dokładne parametry wybranego bezpiecznika.

Czym różnią się bezpieczniki aR od gR?

Bezpieczniki aR zapewniają częściową ochronę półprzewodników, przede wszystkim przed zwarciami. Bezpieczniki gR oferują pełnozakresową ochronę w granicach określonych parametrów, obejmującą przeciążenia i zwarcia.

Czy dostępne są wersje z wybijakiem?

Tak. Wybrane modele Eaton Bussmann mają wybijak, który w połączeniu z kompatybilnym układem nadzorczym może ułatwiać sygnalizację zadziałania bezpiecznika.

Czy można stosować je z dowolną cylindryczną podstawą bezpiecznikową?

Nie. Wymiary, parametry elektryczne i wymagania montażowe muszą być zgodne z zastosowaną podstawą. Należy używać kompatybilnych podstaw bezpiecznikowych.

Jak dobrać właściwy prąd znamionowy?

Należy uwzględnić prąd roboczy, napięcie, spodziewany prąd zwarciowy, zdolność wyłączania, klasę pracy, charakterystyki czasowo-prądowe, wartości I²t, warunki środowiskowe i dopuszczalne obciążenia chronionych podzespołów.

Czy szybkie bezpieczniki cylindryczne Eaton Bussmann nadają się do prądu stałego?

Wybrane modele są przeznaczone do zastosowań DC. Przed użyciem należy sprawdzić napięcie znamionowe DC, zdolność wyłączania oraz zgodność z wymaganiami konkretnego obwodu.

Podsumowanie

Szybkie bezpieczniki cylindryczne Eaton Bussmann stanowią kompaktowe i wszechstronne rozwiązanie do ochrony odpowiednio zaprojektowanych obwodów z półprzewodnikami w przemysłowej elektronice mocy.

Dzięki prądom znamionowym od 0,25 A do 100 A oraz napięciom sięgającym, zależnie od modelu, 2000 V AC lub 1000 V DC, gama oferuje różne możliwości ochrony w klasach aR i gR.

Szybkie działanie, kompatybilność z odpowiednimi modułowymi podstawami bezpiecznikowymi oraz opcjonalna sygnalizacja za pomocą wybijaka sprawiają, że rozwiązania te warto rozważyć w napędach AC i DC, przekształtnikach mocy, prostownikach i falownikach.

Aby zapewnić niezawodną ochronę półprzewodników, należy dobrać bezpiecznik do rzeczywistych warunków elektrycznych i specyfikacji technicznych producenta. Prawidłowa koordynacja zabezpieczeń, montaż i konserwacja pomagają chronić wrażliwe podzespoły oraz zwiększać niezawodność urządzeń przemysłowych.
